2018年8月17日更新

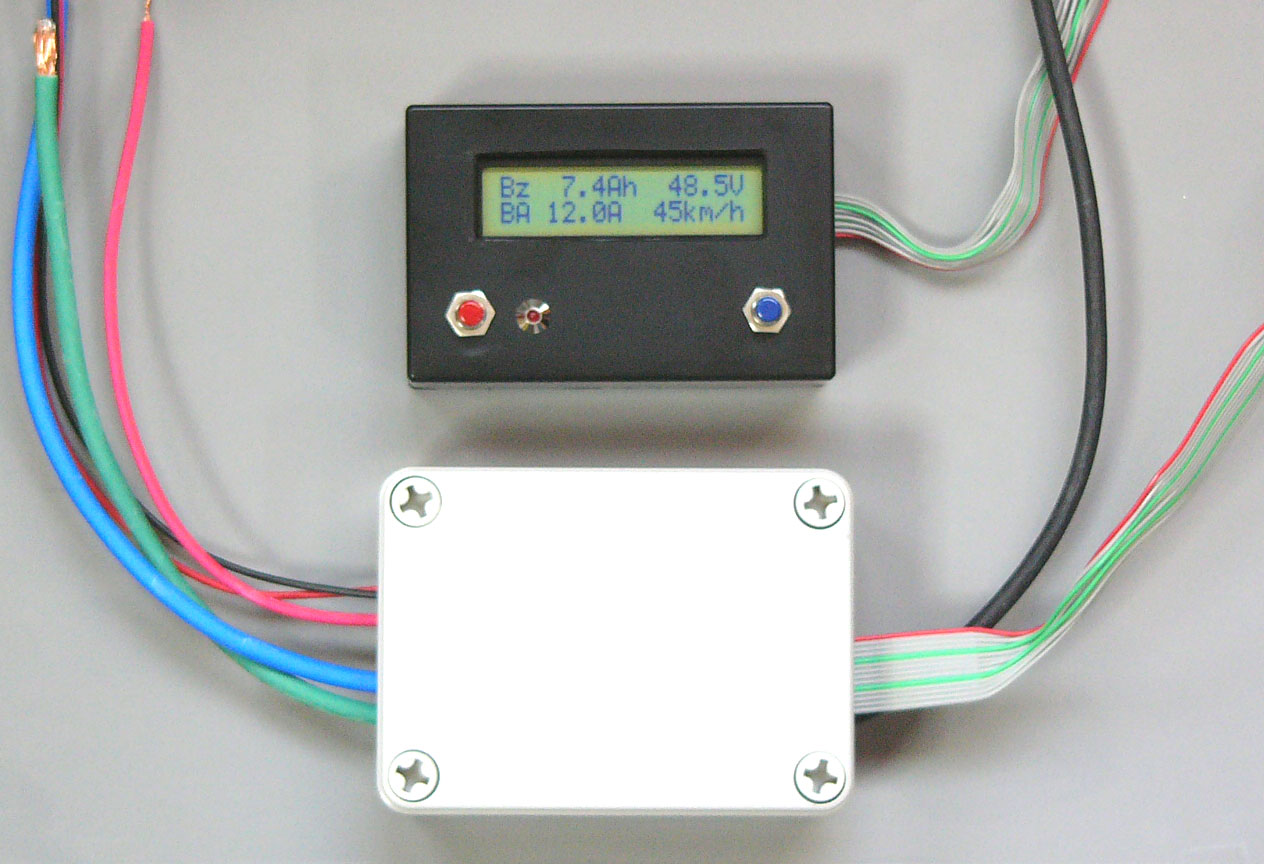

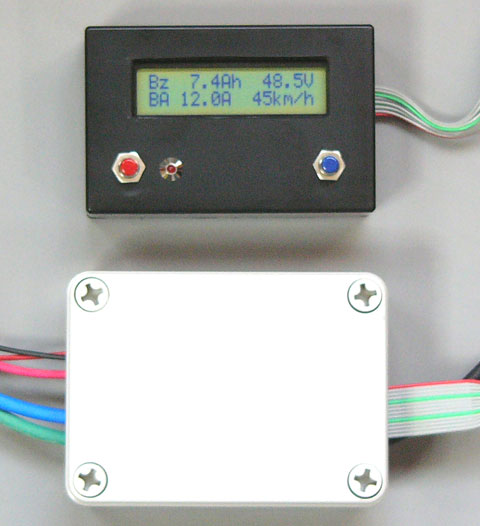

電力計測ユニット
  • ZP−S1 ソーラーカー用
  • 2系統の電流の計測、記録と積算電流の計算
  • モーター電圧の計測と記録、モーター電力の計算
  • バッテリ積算電流と残量の計算
  • 速度の計測と記録
  • 長時間のデータ保存とパソコンへのダウンロード機能
    (ダウンロード用パソコンソフトは無償で提供)
  • 周回データ測定機能
  • 無線通信機能付きもあります
  • 電流値、電圧値は個別に対応します

*** 価格 ( セット 一式 )***
LCD表示器付き
大型有機EL表示器付き


\100,000- (税込み \108,000-)
\106,000- (税込み \114,480-)

無線通信機能付き ZP−S1R 一式 \400,000-
 (税込み \432,000-)
無線機能は、あとから追加することもできます。
資料は こちら...

ZP-S1 / ZP-S1R 仕様書は こちら...
ZP-S1 / ZP-S1R 取扱説明書は こちら...
ZP-S1 / ZP-S1R スイッチ説明書は こちら...
ZP-S1 / ZP-S1R データダウンロード用パソコンソフトは こちら...
ZP-S1 / ZP-S1R 接続図は こちら...
ZP-S1 / ZP-S1R 納品補足説明は こちら...

FTDI社 USBドライバ... cdm_v21228.zip
FTDI社 USBドライバ(windows10 32bit 用)... cdm_v2.12.24_32bit.zip
FTDI社 USBドライバ(windows10 64bit 用)... cdm_v2.12.24_64bit.zip
USBドライバのインストール説明書 は こちら...

問い合わせ先: jtoda@omega-denshi.com
電力計測の実施例を 休憩室 に掲載しております。


ZP-S1 / ZP-S1R を自作されたい方には、回路図、ソフトなどの資料を提供いたしますのでお問い合わせください。

ソーラーカー用 ZP−S1 の表示画面の例
<表示項目などについては特注対応もいたします>

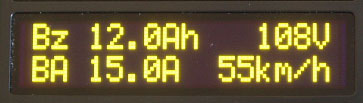

画面1
バッテリ残量     バッテリ電圧
画面2
バッテリ残量     バッテリ電圧

バッテリ電流       速度

モーター電力       速度

画面3
ソーラー電流     ソーラー電力

補機電圧

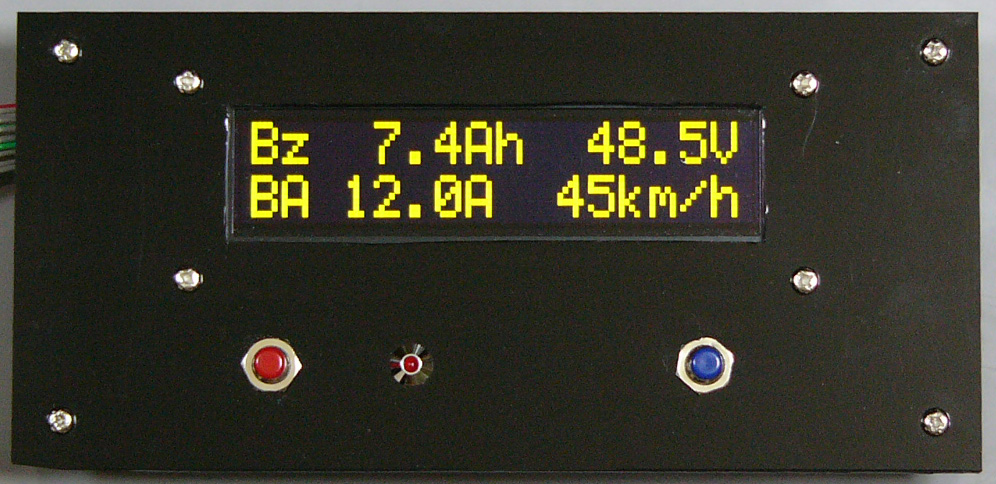

大型の有機EL表示器( 文字サイズ5mm×8mm )を、
スイッチとともにパネルに取り付けた例です。
(パネルは付属しません。)

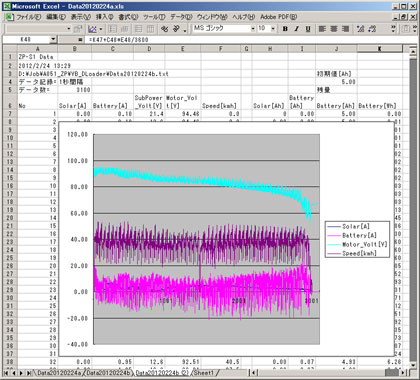

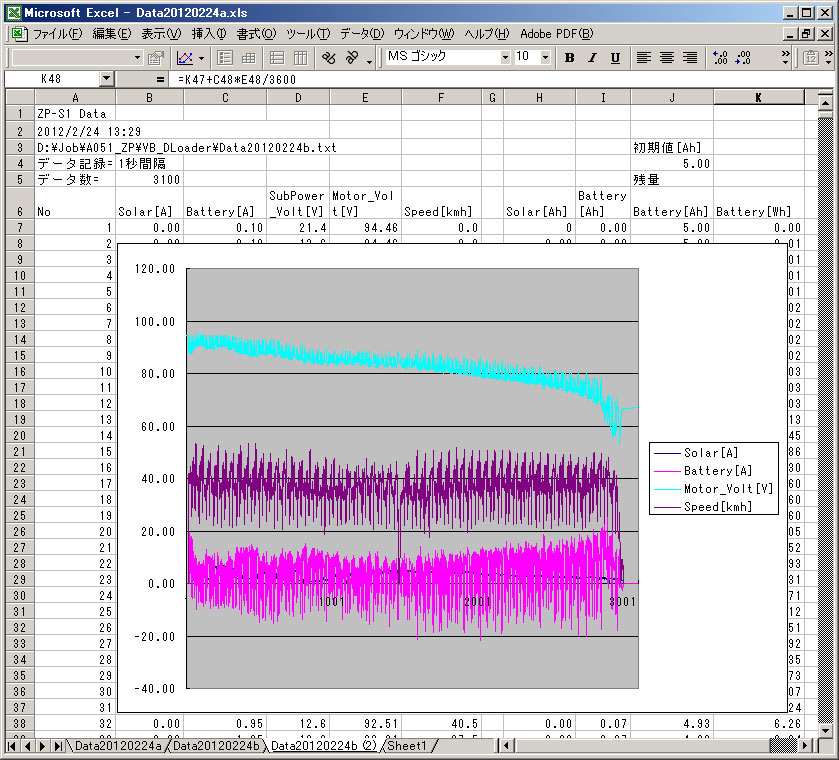

メモリに記憶したデータをパソコンにダウンロードし、エクセルでグラフを作成した例です
