ZM-S2 / ZMSP2.exe によるインピーダンス特性の測定例
ZM-S による測定例は こちら...

スピーカーの単体特性と箱に入れた後の特性の測定例です
38Hz付近で箱とバスレフポートによる共振が見えます。
スピーカーの単体特性

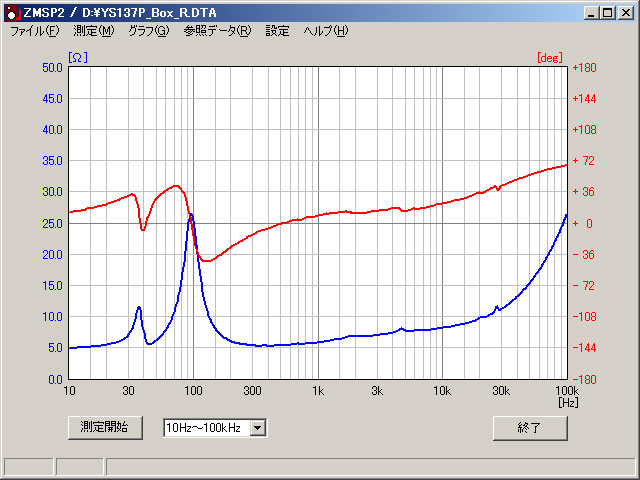

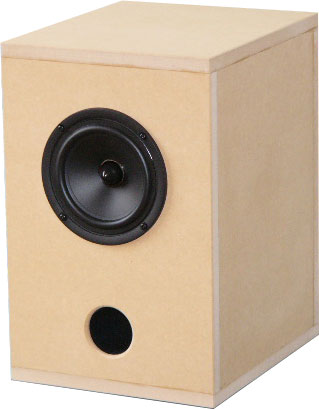

箱に入れた後の特性

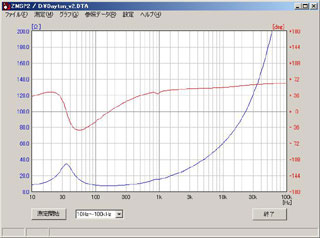

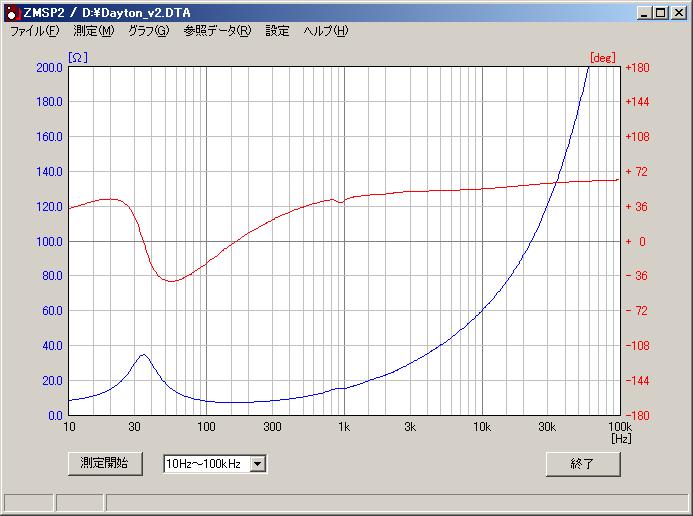

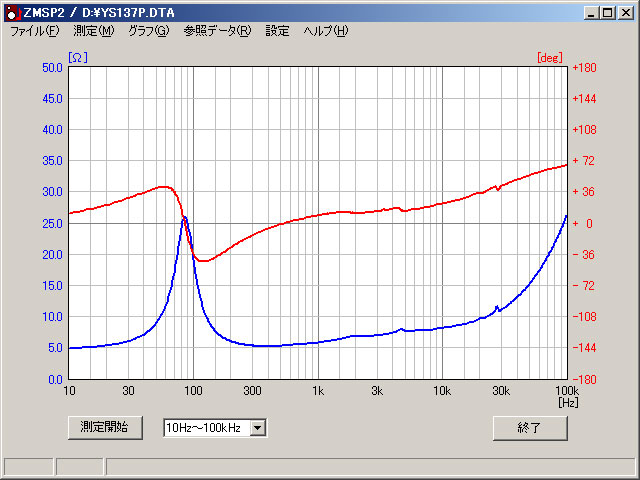

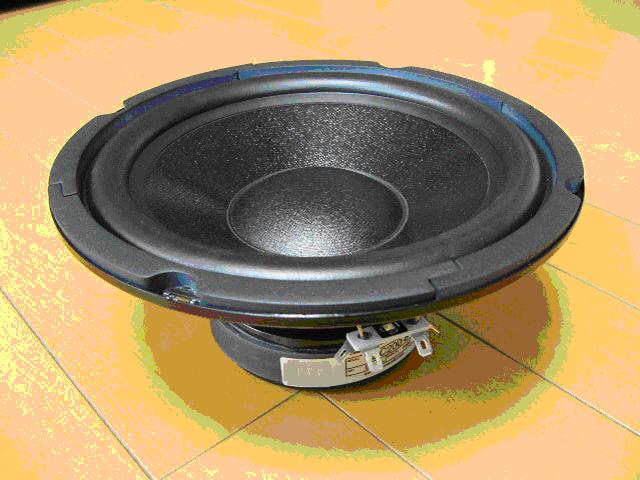

高域でインピーダンスが高くなるウーハーの測定例です

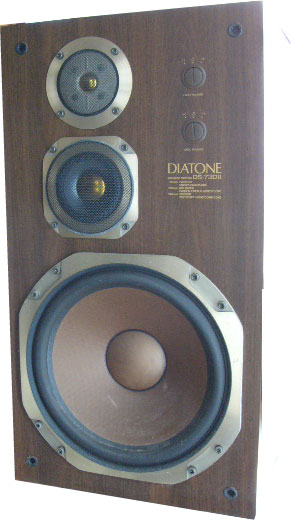

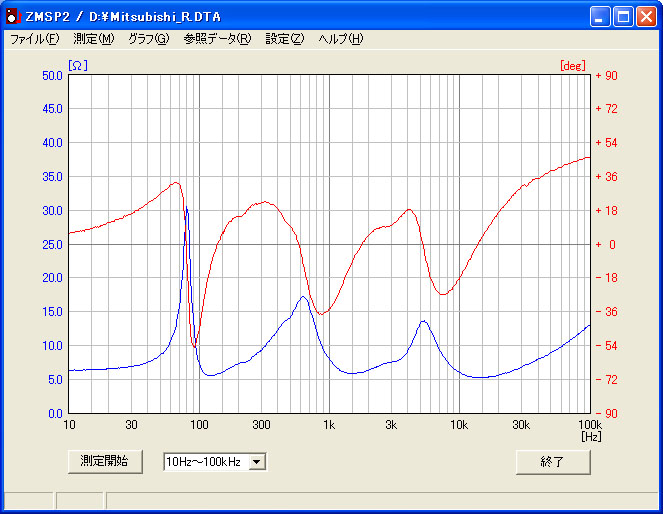

その昔、一世を風靡した三菱ダイアトーンスピーカー(3ウェイ)の測定例です

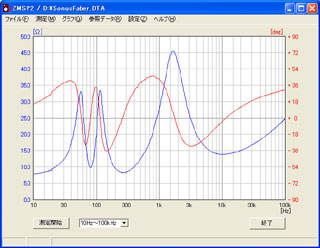

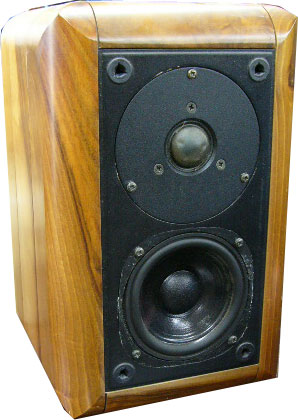

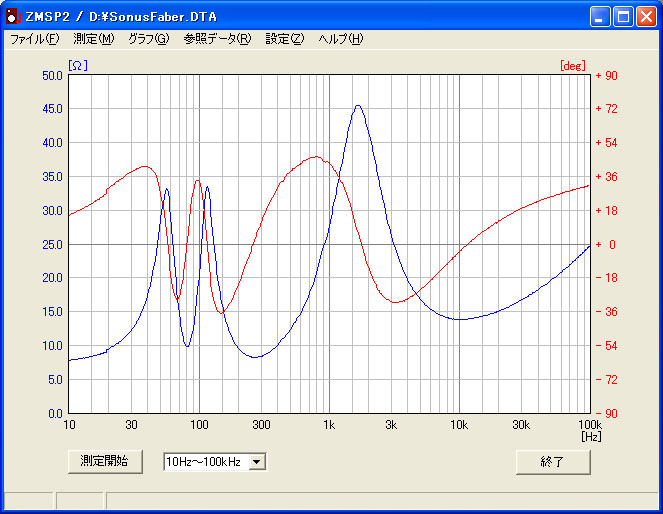

イタリア製の2ウェイスピーカーです。なぜか低域に共振点が2カ所あります

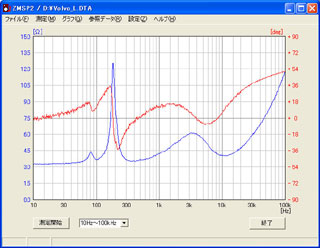

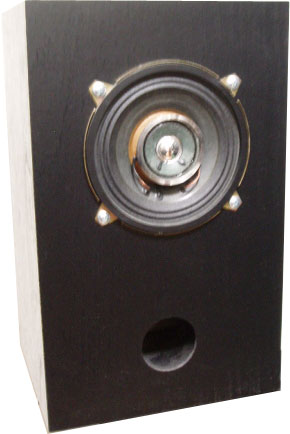

自動車用のスピーカー(コアキシャル2ウェイ)を市販の箱に入れたものです

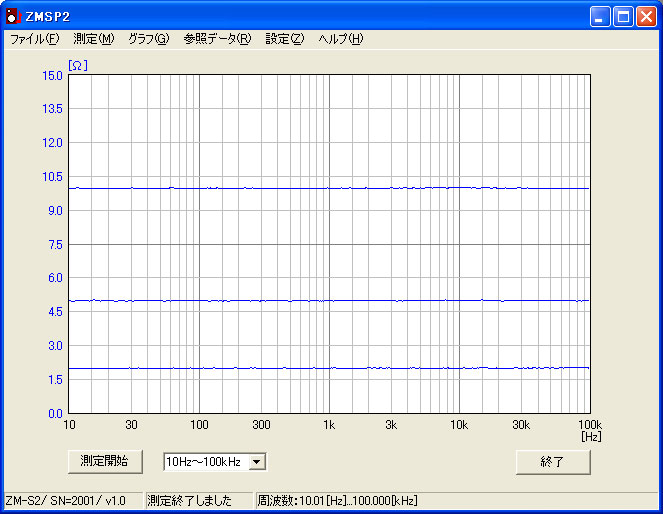

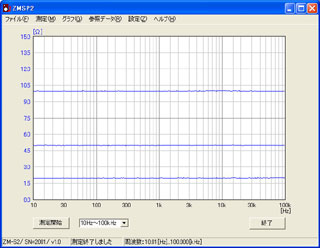

2Ωの抵抗を測定し、別に測定した5.1Ω、10Ωを
参照データとして読み込みました
抵抗値のみ表示しています
参照データもすべて青色でグラフ表示しています

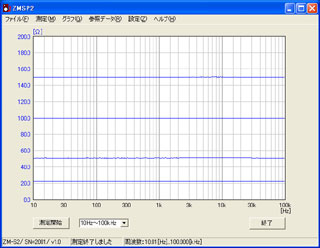

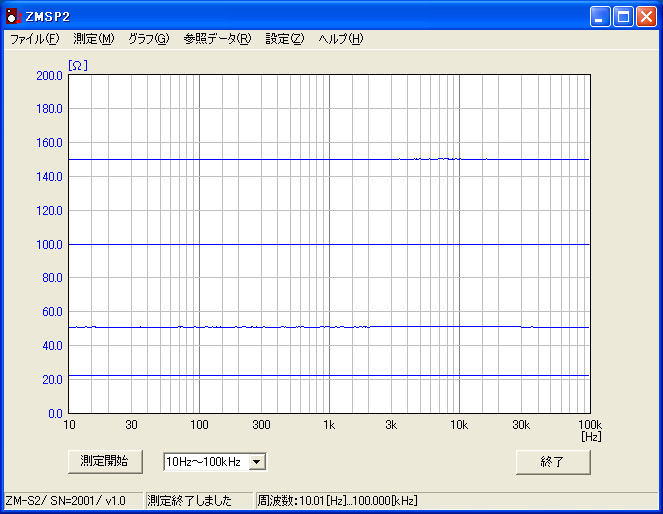

22Ωの抵抗を測定し、別に測定した51Ω、100Ω、150Ωを
参照データとして読み込みました
抵抗値のみ表示しています
参照データもすべて青色でグラフ表示しています
