ZC9/B
| ZC9/Bは、2芯同軸ケーブルのインピーダンス計算、形状パラメータ計算を行うプログラムです。 外部導体、内部導体に関する形状パラメータを与えると、インピーダンスの計算を行うことができます。また、逆にインピーダンスを与えて形状パラメータを計算することができます。 |
主画面

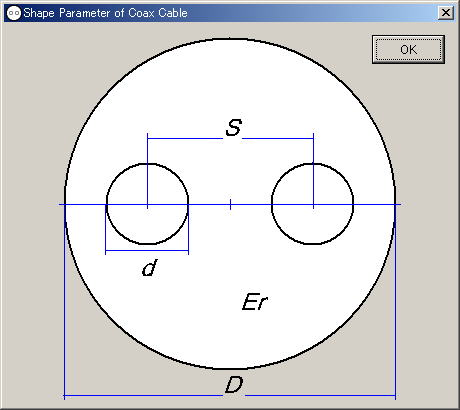

| 形状パラメータとは、下の図に示すように、 1. D：外部導体の内径 2. d：内部導体の外径 3. S：内部導体の中心の間隔 4. Er：絶縁物の比誘電率 のことで、パラメータとしては、S/D、D/d、Erの 3つを与えます。 |
| 形状パラメータ計算では、収束計算を行っています。与えられたインピーダンスによっては計算できない場合があります。 |
