2022年12月10日更新

ロードセル用アンプ


＜低感度ロードセルに対応した高利得アンプです＞

  • 小型の土木用ロードセルは低感度のものが多く、また零点のオフセットが大きいのが特徴です
  • 高い利得と広いオフセット調整範囲を備えたA-160Lはこのような土木用ロードセルに最適です
  • ロードセル駆動用電源を内蔵しており、120Ωのロードセルに直結して使用できます
  • 定格出力は、無荷重時 +2.5V、FS荷重時 +4.5V、-FS荷重時 +0.5V です
  • 片側荷重測定用に、無荷重時 +0.5V、FS荷重時 +4.5V、のものも製作可能です
  • A-160L とほぼ同じ機能、特性ですが、入力、出力が端子台接続となっています
取扱説明書．．． manual_a180l.pdf

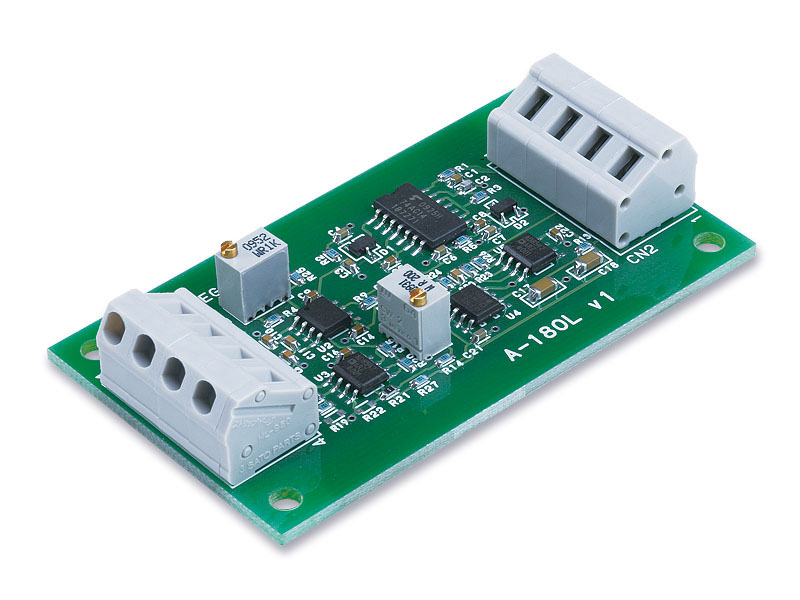

拡大写真

　型名 　A-180L
　適合ロードセル抵抗値 　120Ω 以上
　ロードセル用内蔵電源 　+2.5V±5% / 25mA max
　感度調整範囲 　0.2mV/V 〜 1mV/V
　定格出力 　2V （+2.5V±2V）
　適合負荷抵抗 　10kΩ以上
　零点調整範囲 　+2.5V±2.0V　（フルスケールの±100%）
　応答周波数 　30Hz（-3dB）（感度 0.5mV/V のときの標準値）
　残留出力雑音 　0.1mV rms （感度 0.5mV/V のときの標準値）
　電源 　5V±0.2V / 35mA max
　動作周囲温度 　−20℃ 〜 ＋60℃
　外形寸法 　W70×H40×D16
　価格（消費税込み） 　\8,250-
　送料（消費税込み） 　\660- (発送は日本国内のみ)

上記以外の定格感度のロードセルにも対応可能です
また、応答周波数の変更も可能ですので、ご相談ください
