2022年12月10日更新

ピークホールド機能付きロードセル用アンプ


  • ロードセル用電源を内蔵しており 350Ωのロードセルに直結 して使用することができます
  • 定格出力は、無荷重時 +2.5V、FS荷重時 +4.5V、-FS荷重時 +0.5V です
  • 片側荷重測定用に、無荷重時 +0.5V、FS荷重時 +4.5V、のものも製作可能です
  • 外部入力信号による ピークホールド、ボトムホールド出力機能を備えています
  • (コネクタは付属しません)
取扱説明書はこちら... manual_a62lh.pdf

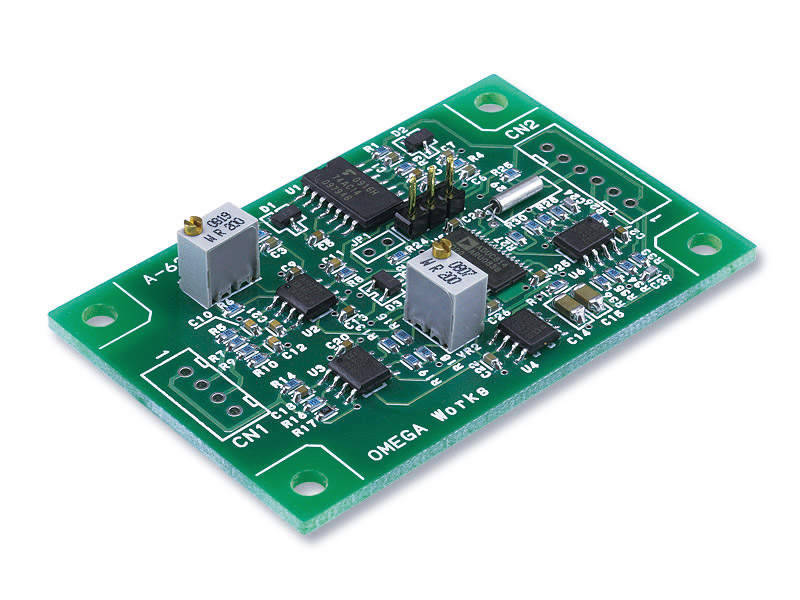

拡大写真

 型名  A-62LH
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +3.89V±5% / 12mA max
 感度調整範囲  0.5mV/V 〜 2.2mV/V
 定格出力  2V (+2.5V±2V)
 適合負荷抵抗  10kΩ以上 (出力抵抗 100Ω 内蔵)
 オフセット調整範囲  +2.5V±0.2V
 出力応答周波数  5kHz(-3dB)(感度 1mV/V のときの標準値)
 残留出力雑音  0.7mV rms (感度 1mV/V のときの標準値)
 ピーク出力1  最大値を出力、または追従出力
 ピーク出力2  最小値を出力、または追従出力
 ホールド入力  負論理(Low=ピークホールド、High=追従出力)
 ピーク出力遅れ時間  0.4ms
 電源  5V±0.2V / 50mA max
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  W60×H40×D13
 価格(消費税込み)  \16,500-
 送料(消費税込み)  \660- (発送は日本国内のみ)

上記以外の感度のロードセルにも対応可能ですので、ご相談ください
