2023年11月23日更新

32bit シグマデルタ AD変換基板

  • 超低雑音 32bit シグマデルタ ADコンバータ AD7177-2BRUZ を搭載したAD変換基板です
  • 32bit分解能で、10ksps の高速サンプリングが可能です
  • パソコンとUSBで接続して使います(FIFO接続)
  • 取扱説明書... manual_ad7177fs.pdf
  • 通信コマンド資料...ad7177fs_command.txt

専用の周波数解析用ソフト U-Scpoe のページは こちら...

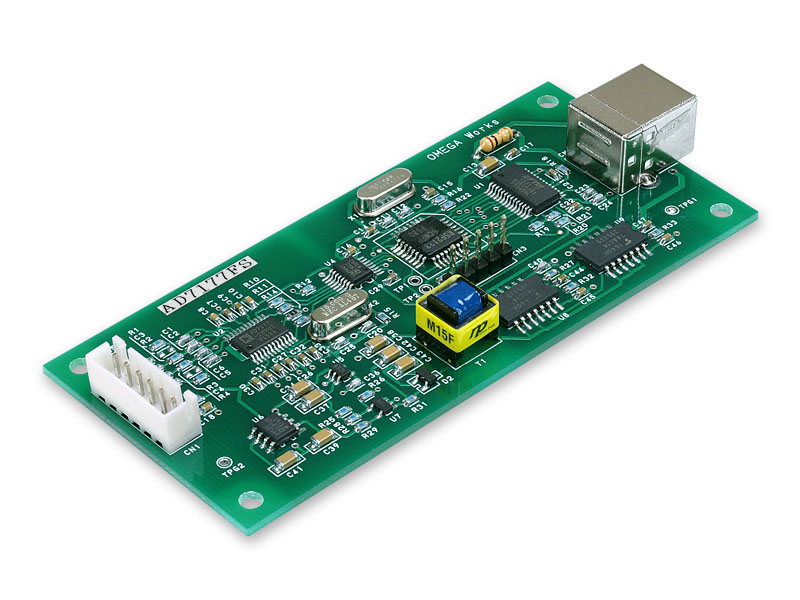

拡大写真


 型名  AD7177FS
 入力  差動 2ch
 差動入力電圧範囲  ±2.5V
 同相入力電圧範囲  0V 〜 5V
 AD変換IC  AD7177-2BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  32 bit
 入力インピーダンス  100kΩ
 フィルタ  Sinc3 / Sinc5+Sinc1 ソフト切り替え
 データレート  5 sps 〜 10k sps ソフト切り替え
 パソコンとの接続  USB FIFO 接続
 電源  USB バスパワー動作 外部電源不要
 動作周囲温度  -20℃ 〜 +60℃
 外形寸法  W100×H45×D16 (突起部を含まず)
 価格(消費税込み)  \33,000-
 送料(消費税込み)  \660- (発送は日本国内のみ)

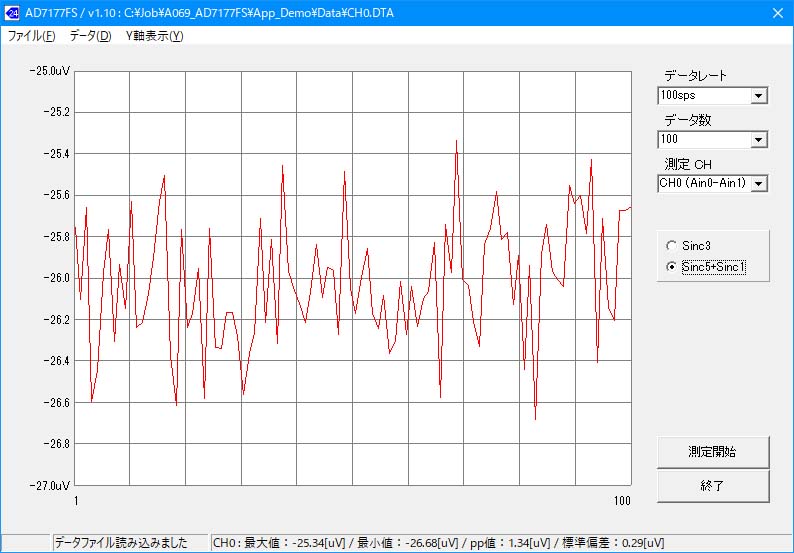

AD7177FSで、入力を短絡して内部雑音を測定した例1



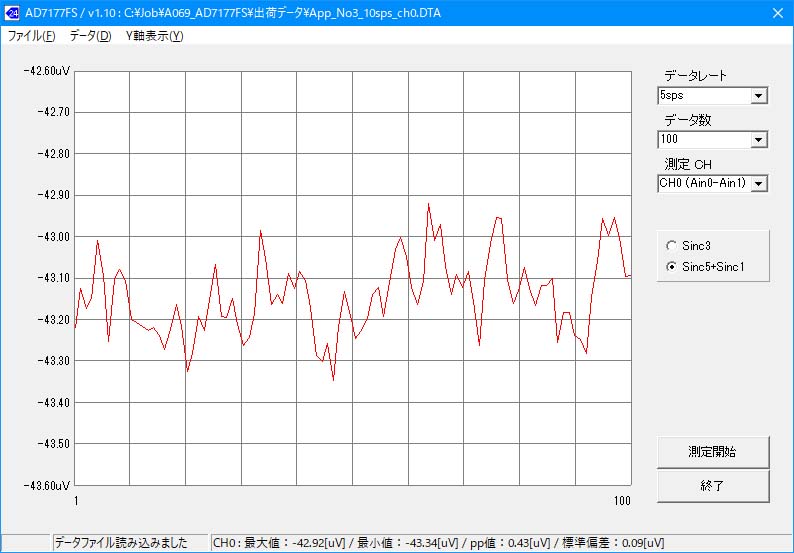

AD7177FSで、入力を短絡して内部雑音を測定した例2


AD7177FS専用パソコンソフト AD7177FS は こちら...

FTDI社 USBドライバ cdm_v212364.zip は こちら...
