| 2024年11月8日更新 |
| ＜販売終了いたしました＞ |
|

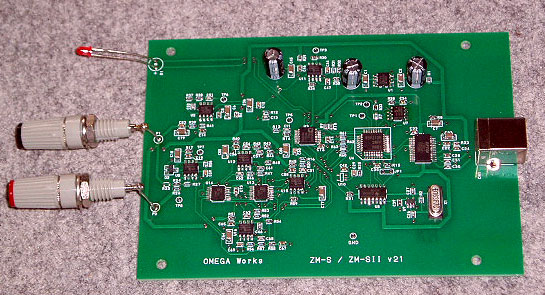

（部品実装、校正済みの基板のみでの販売は可能ですので お問い合わせください。税込み価格は \33,000- です。 板金ケースの図面も提供可能です。） |
 |
10Hz 〜 100kHz の測定範囲 ワンタッチで高精度な測定 |

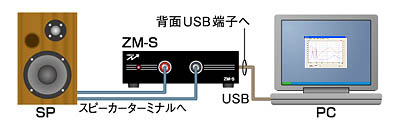

パソコンとUSB接続し、スピーカーを測定端子に接続するのみで
専用ソフトで簡単にスピーカーのインピーダンスの周波数特性が測定できます。
取扱説明書はこちら．．．取扱説明書 （2022年12月24日）
技術解説書はこちら．．．技術解説書 （2021年2月2日）

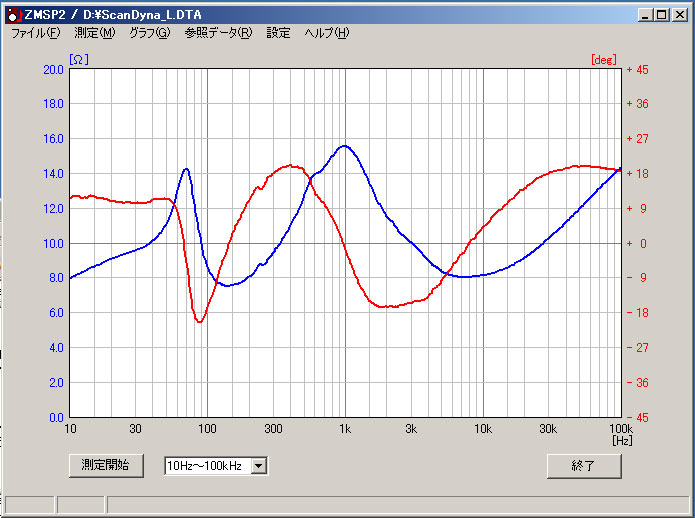

測定例は こちら．．．
| 製品名 | ZM-S |
| 測定周波数範囲 | 10Hz 〜 100kHz |
| 測定周波数分解能 | 測定周波数の1/40 〜 1/80（測定周波数 540点） |
| 測定インピーダンス範囲 | 抵抗値 1 〜 150Ω、位相角 ±90度 |
| 抵抗値分解能 | 0.01Ω |
| 位相角分解能 | 0.1度 |
| 測定精度 | 誤差は (測定値の 0.5％)＋0.1Ω 以下 （周囲温度25℃、ZMSP2 平均処理有効、純抵抗2Ω 〜 100Ωに対する標準的な値） |
| 測定信号 | 定電流駆動、約 3.2 mArms |
| 測定時間 | 約 4分10秒 （全帯域の場合） |
| 専用アプリケーション | ZMSP2.exe |
| パソコン接続 | USB (v1.1 以上) |
| 外部電源 | 不要（USBバスパワー動作） |
| 動作周囲温度 | 5 〜 40℃ |
| 保存温度 | 0 〜 50℃ |
| 外形寸法 | W100×H35×D142 (突起部を含まず) |
| 価格（消費税込み） | \41,800- |
| 送料（消費税込み） | \660- (発送は日本国内のみ) |
専用パソコンソフト
ZMSP2.exe
ZMSP2.exe はこちら (v2.3）．．． zmsp2.lzh
ZMSP2.exe 取扱説明書はこちら．．． manual_zmsp2.pdf
FTDI社 USBドライバ．．． cdm_v212364.zip
| 製品名 | ZMSP2.exe |
| 対応OS | Windows2000, XP, Windows7, Windows10 |
| USBドライバ | FTDI社製ドライバ |
|
ZMSP2.exe は無償でダウンロードしてサンプルデータをごらんいただけます。 |
|
測定例は こちら．．．
