2017年11月10日更新

低感度ロードセルに対応した高利得変換器


小型の土木用ロードセルは低感度のものが多く、また零点のオフセットが大きいのが特徴です。
高い利得と広いオフセット調整範囲を備えたA-160Lはこのような土木用ロードセルに最適です。
ロードセル駆動用電源を内蔵しており、120Ωのロードセルに直結して使用できます。
定格出力は、無荷重時 +2.5V、FS荷重時 +4.5V、-FS荷重時 +0.5V です。
A-180L とほぼ同じ機能、特性ですが、コネクタ接続対応となっています。
(コネクタは付属しません)

取扱説明書..... manual_a160l.pdf
回路図はこちら..... a160l_cir.pdf

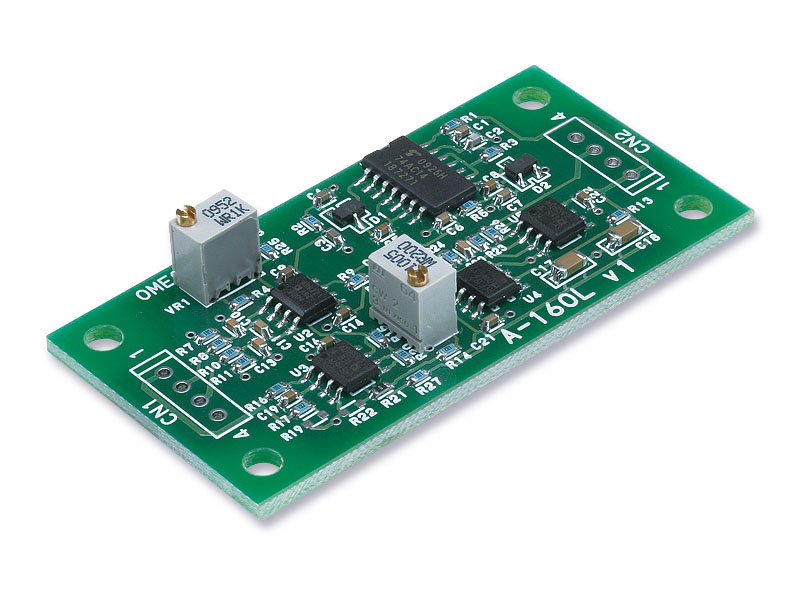

拡大写真

 型名  A-160L
 計装アンプ IC  AD8221 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  120Ω
 ロードセル用内蔵電源  +2.5V±5% / 25mA max
 感度調整範囲  0.2mV/V 〜 1mV/V
 定格出力  2V (+2.5V±2V)
 適合負荷抵抗  10kΩ以上
 零点調整範囲  +2.5V±2.0V (フルスケールの±100%)
 応答周波数  30Hz ( -3dB ) (感度 0.5mV/V のときの標準値)
 残留出力雑音  0.1mV rms (感度 0.5mV/V のときの標準値)
 電源  +5V±0.2V / 35mA max
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  60×30×13
 本体価格(消費税別)  \6,500-
 税込み価格  \7,020-
 送料  \600- (発送は日本国内のみ)

上記以外の感度のロードセルや片側荷重仕様にも対応可能です。
また、応答周波数の変更も可能ですので、ご相談ください。
