コンパレータ付き ロードセル変換器

+24V電源動作のロードセル変換器です。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結して使用することができます。
定格出力は ±10V です。
コンパレータを2個、備えており、上限、下限判定が可能です。
通常の比較出力と1秒間のワンショット出力を選択できます。

取扱説明書..... manual_a_m10c.pdf
回路図はこちら ..... a_m10c_cir.pdf

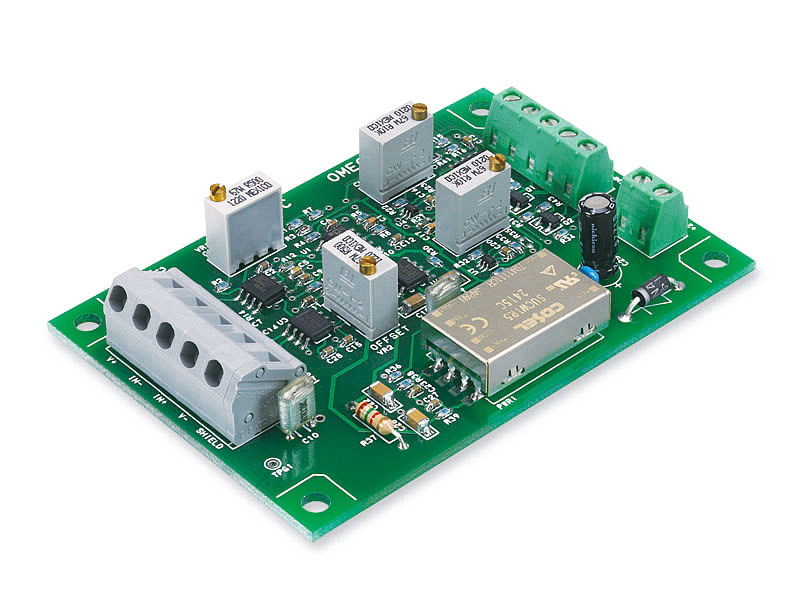

拡大写真

 型名  A-M10C
 計装アンプ IC  AD8221 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +5V±2% / 17mA max
 感度調整範囲  1mV/V 〜 4mV/V
 定格出力  ±10V
 適合負荷抵抗  10kΩ以上
 零点調整範囲  ±1.5V (フルスケールの±15%)
 応答周波数  350Hz ( -3dB )
 残留出力雑音  0.5mV rms (感度 2mV/V のときの標準値)
 コンパレータ  2点
 コンパレータ出力  比較出力またはワンショット出力(購入時に指定)
 出力回路  トランジスタオープンコレクタ
 出力定格  30V / 50mA
 電源  +24V ±10% / 40mA max (出力無負荷時)
 外形寸法  80×55×17.5
 本体価格(消費税別)  \15,000-
 税込み価格  \16,200-
 送料  \600- (発送は日本国内のみ)

上記以外の感度のロードセルにも対応可能ですので、ご相談ください。
