4-20mA 電流出力 ロードセル変換器


+24V電源動作のロードセル変換器です。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結して使用することができます。
定格出力は 4-20mA 電流出力 です。
測定範囲は、無荷重から+FS荷重までの、片側方向だけとなっています。

取扱説明書..... manual_a_m4.pdf
回路図はこちら..... a_m4_cir.pdf

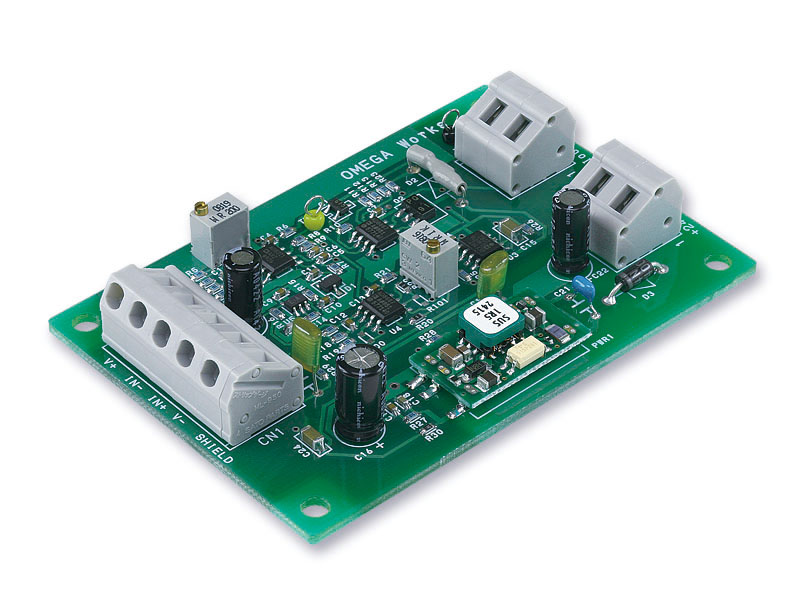

拡大写真

 型名  A-M4
 計装アンプ IC  AD8221 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +5V±2% / 17mA max
 感度調整範囲  1mV/V 〜 3mV/V
 測定範囲  無荷重 〜 +FS荷重
 定格出力  4mA (無荷重) 〜 20mA (+FS荷重)
 負荷抵抗  推奨値=250Ω、最大値=500Ω
 オフセット調整範囲  フルスケールの±10%
 応答周波数  340Hz ( -3dB )  感度 2mV/V のときの標準値
 残留出力雑音  4uArms、負荷抵抗250Ω 感度 2mV/V のときの標準値
 電源  +24V ±10% / 50mA max (出力無負荷時)
 外形寸法  80×55×17
 本体価格(消費税別)  \15,000-
 税込み価格  \16,200-
 送料  \600- (発送は日本国内のみ)

上記以外の感度のロードセルにも対応可能ですので、ご相談ください。
