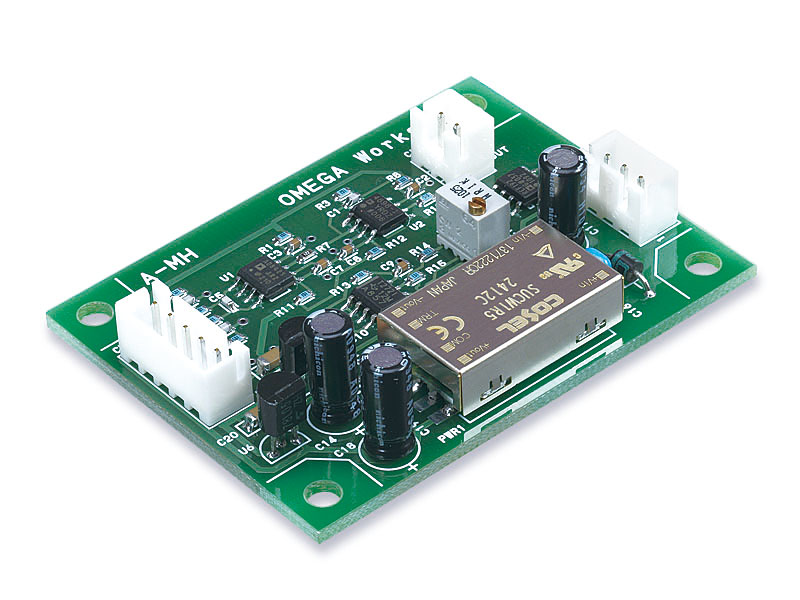

ロードセル用アンプ
衝撃試験用 応答周波数 ３ＭＨｚ のロードセル用アンプです。
立ち上がり時間は 200ns です。
取扱説明書．．． manual_a_mh.pdf

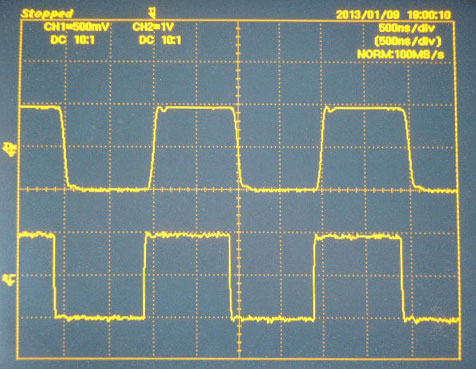

＜ステップ応答波形＞
感度設定=2mV/V
上段：出力波形（負荷抵抗=50Ω）=1Vpp
下段：入力波形（1/50減衰器の前の波形）=2Vpp
横軸：500ns/div
| 型名 | A-MH |
| 計装アンプ IC | AD8421 (アナログ・デバイセズ社製) |
| 適合ロードセル抵抗値 | 350Ω |
| ロードセル用内蔵電源 | ±5V±5% / 40mA max （印加電圧 10V に相当） |
| 適合感度 | 1、2、3、5、10mV/V |
| 定格出力 | 1V（無負荷時）、0.5V（50Ω終端時） |
| 定格感度誤差 | ±5％ |
| 適合負荷抵抗 | 50Ω |
| 最大出力電流 | ±25mA |
| オフセット調整範囲 | ±1V (感度 2mV/V のときの値) |
| 応答周波数 | 3MHz ( -3dB、感度 2mV/V のときの標準値) |
| 立ち上がり時間 | 200ns ( 振幅±0.5V、50Ω負荷時 ) |
| 残留出力雑音 | 0.7mV rms（感度 2mV/V のときの標準値） |
| 使用周囲温度 | 0℃〜50℃ |
| 電源 | +24V±10％ / 75mA max (出力無負荷時) |
| 入力/出力用コネクタ | 日本圧着端子製造株式会社様製 XH シリーズ |
| 外形寸法 | 60×45×17 |
| 本体価格（消費税別） | \15,000- |
| 税込み価格 | \16,500- |
| 送料（税込み） | \660- (発送は日本国内のみ) |
上記以外の感度のロードセルにも対応可能ですので、ご相談ください。
