24bit シグマデルタ AD変換基板

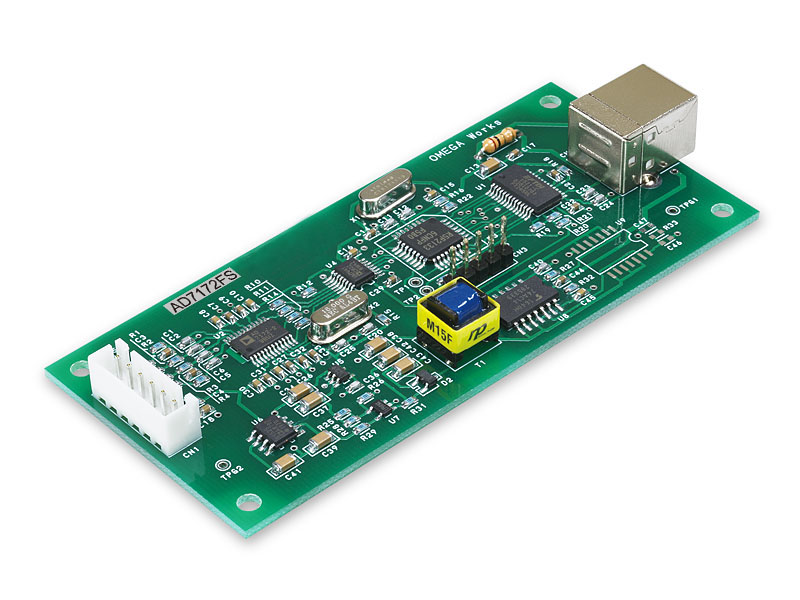

AD社の超低雑音 24bit シグマデルタ ADコンバータ 「AD7172-2BRUZ」 を搭載したAD変換基板です
31.25ksps の高速サンプリングが可能です
専用の周波数解析用ソフト A-Scpoe のページは こちら．．．
取扱説明書(2018年2月17日)．．． manual_ad7172fs.pdf
回路図．．． ad7172fs_cir.pdf
通信コマンド資料．．．ad7172fs_command.txt
| 型名 | AD7172FS |
| 入力 | 差動 2ch |
| 差動入力電圧範囲 | ±2.5V |
| 同相入力電圧範囲 | 0V 〜 +5V |
| AD変換IC | AD7172-2BURZ (アナログ・デバイセズ社製) |
| AD変換ビット数 | 24 bit |
| 入力インピーダンス | 100kΩ |
| フィルタ | Sinc3 / Sinc5+Sinc1 ソフト切り替え |
| データレート | 1.25 sps 〜 31.25k sps ソフト切り替え |
| パソコンとの接続 | USB FIFO 接続 |
| 電源 | USB バスパワー動作 外部電源不要 |
| 外形寸法 | 100×45×16 （突起部を含まず） |
| 本体価格（消費税別） | \23,000- |
| 税込み価格 | \25,300- |
| 送料（税込み） | \660- (発送は日本国内のみ) |

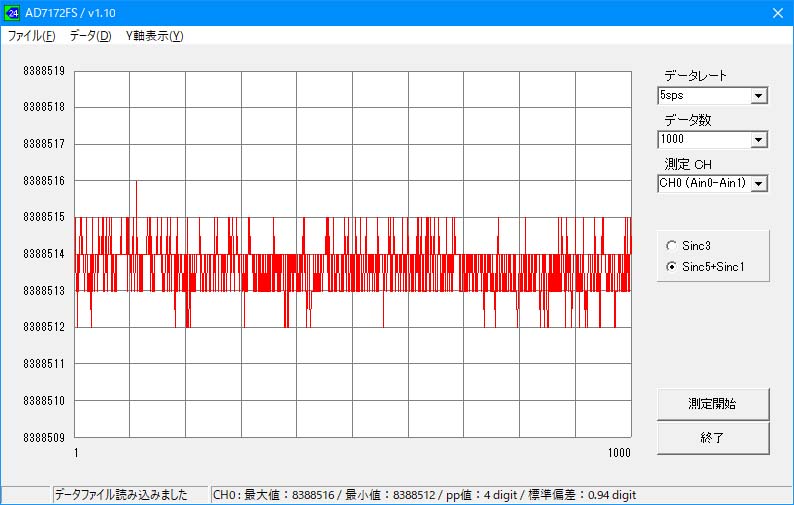

AD7172FSで、入力を短絡して内部雑音を測定した例 （数値１digit≒0.3uV）
AD7172FS専用パソコンソフト AD7172FS は こちら（2021年2月22日）．．．
FTDI社 USBドライバ cdm_v21228.zip は こちら．．．
