2021年2月22日更新

24bit シグマデルタ AD変換基板


AD社の超低雑音 24bit シグマデルタ ADコンバータ 「AD7175-2BRUZ」 を搭載したAD変換基板です

125ksps の高速サンプリングが可能です

専用の周波数解析用ソフト F-Scpoe のページは こちら...


取扱説明書(2020年11月25日)... manual_ad7175fsv2.pdf
回路図... ad7175fs_v2b_cir.pdf
通信コマンド資料...ad7175fs_v2b_command.txt

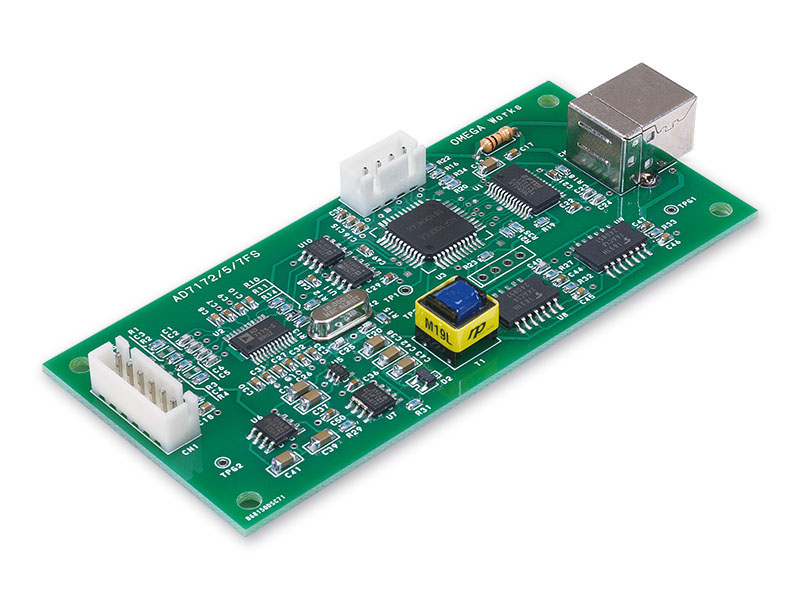

拡大写真


 型名  AD7175FS
 入力  差動 2ch
 差動入力電圧範囲  ±2.5V
 同相入力電圧範囲  0V 〜 +5V
 AD変換IC  AD7175-2BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  24 bit
 入力インピーダンス  100kΩ
 フィルタ  Sinc3 / Sinc5+Sinc1 ソフト切り替え
 データレート  5 sps 〜 125k sps ソフト切り替え
 パソコンとの接続  USB FIFO 接続
 電源  USB バスパワー動作 外部電源不要
 外形寸法  100×45×16 (突起部を含まず)
 本体価格(消費税別)  \25,000-
 税込み価格  \27,500-
 送料(税込み)  \660- (発送は日本国内のみ)

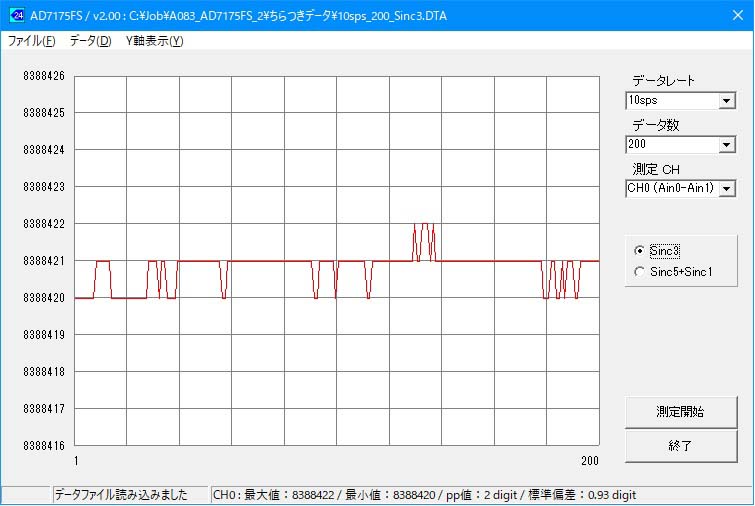

入力を短絡して内部雑音を測定した例 (数値1digit≒0.3uV) ↓

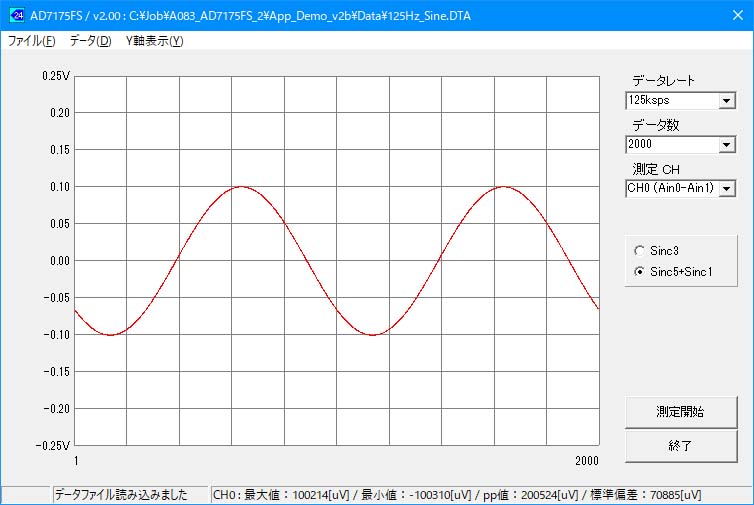

200mVpp 125Hz 正弦波を測定した例 ↓


AD7175FS専用パソコンソフト AD7175FS は こちら(2021年2月22日)...

FTDI社 USBドライバ cdm_v21228.zip は こちら...
