2018年3月10日更新

32bit シグマデルタ AD変換基板


AD社の超低雑音 32bit シグマデルタ ADコンバータ AD7177-2 を搭載したAD変換基板です。

取扱説明書 (2016/7/28)..... manual_ad7177cm.pdf
通信コマンド資料 (2016/7/28).....ad7177cm_command.txt
回路図..... ad7177cm_cir.pdf
実測データ例..... ad7177cm_sample_data.pdf

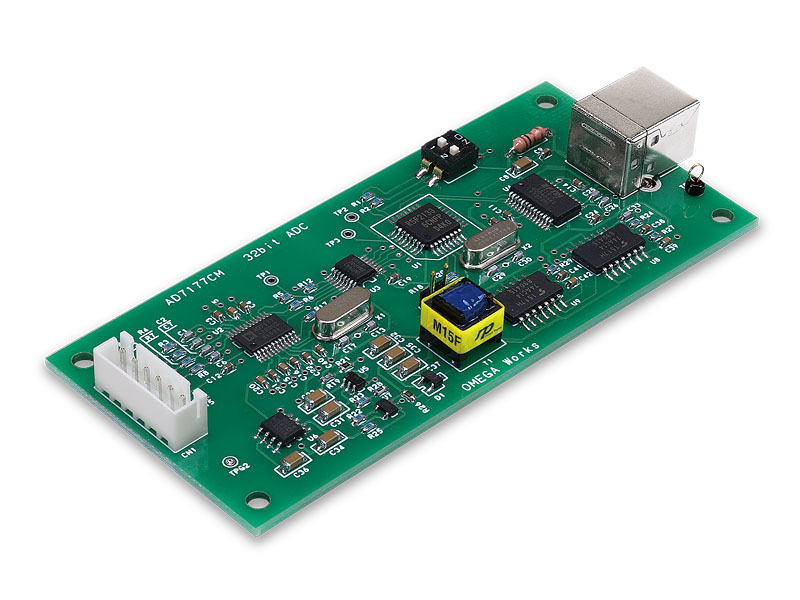

拡大写真


 型名  AD7177CM
 AD変換IC  AD7177-2BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  32 bit / 24bit 基板上の DIPSW で選択
 入力  差動 2ch
 差動入力電圧範囲  ±5V
 同相入力電圧範囲  0V 〜 +5V
 入力インピーダンス  100kΩ
 フィルタ  Sinc3 / Sinc5+Sinc1 基板上の DIPSW で選択
 データレート  5 sps 〜 1k sps ソフト切り替え
 パソコンとの接続  USB、仮想COMポート、115kボー 8N1
 電源  USB バスパワー動作 外部電源不要
 外形寸法  100×45×15 (突起部を含まず)
 本体価格(消費税別)  \25,000-
 税込み価格  \27,000-
 送料  \600- (発送は日本国内のみ)

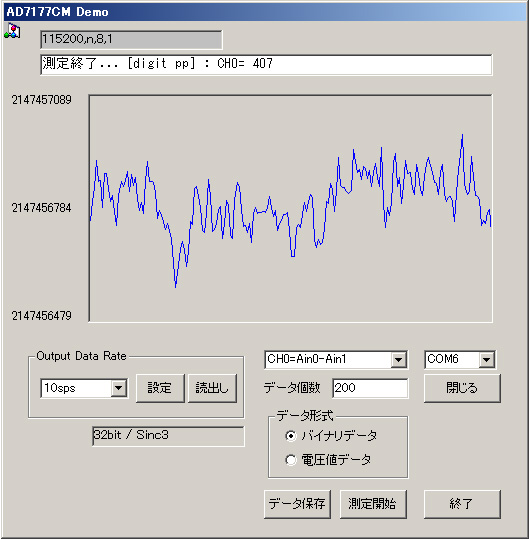

入力を短絡して内部雑音を測定した例 (数値1digit≒2.3nV)


デモソフト AD7177CM.exe

デモソフトのインストーラ一式(2017/6/20)... ad7177cm_demo.lzh


FTDI社 USBドライバ... cdm_v21228.zip

FTDI社 USBドライバ(windows10 32bit 用)... cdm_v2.12.24_32bit.zip

FTDI社 USBドライバ(windows10 64bit 用)... cdm_v2.12.24_64bit.zip
