2018年8月17日更新

24bit シグマデルタ AD変換基板


AD社の超低雑音 24bit シグマデルタ ADコンバータ 「AD7190BRUZ」 を搭載したAD変換基板です。
最大利得128倍の可変ゲインアンプを内蔵しており、微少な電圧をそのまま入力することができます。
パソコンとUSBで接続して使います。
RS232C対応の製品は こちら。。。

取扱説明書..... manual_ad7190cm.pdf
回路図..... ad7190cm_cir.pdf
通信コマンド資料.....ad7190cm_command.txt

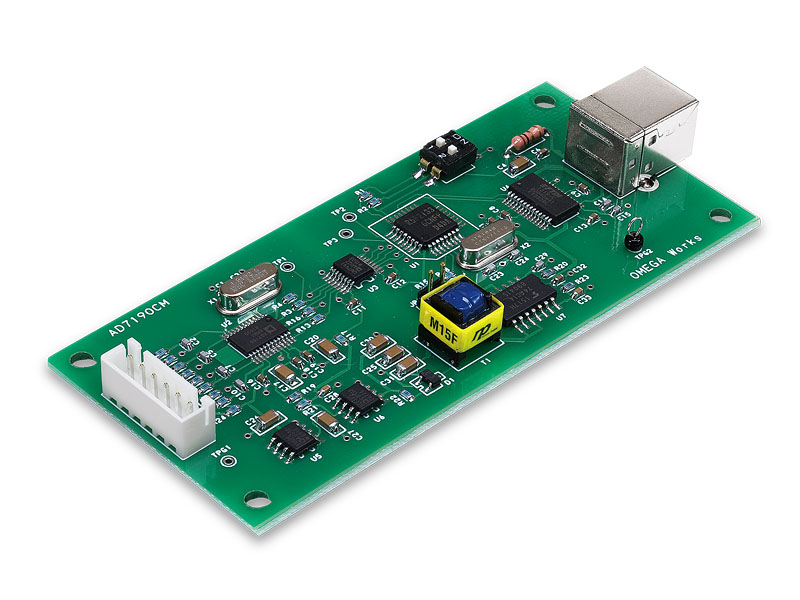

拡大写真


 型名  AD7190CM
 AD変換IC  AD7190BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  24bit
 入力  差動 2ch
 入力アンプゲイン  1倍 〜 128倍
 差動入力電圧範囲  ±19.53mV 〜 ±2.5V
 同相入力電圧範囲  +250mV〜+4.75V または -50mV〜+5.05V
 データレート  5 sps 〜 1.2k sps ソフト切り替え
 入力インピーダンス  バッファオン時 100kΩ
 入力バッファ  オンオフ 基板上の DIPSW で選択
 フィルタ  Sinc3 / Sinc4 基板上の DIPSW で選択
 パソコンとの接続  USB、仮想COMポート、115kボー 8N1
 電源  USB バスパワー動作 外部電源不要
 外形寸法  100×45×15 (突起部を含まず)
 本体価格(消費税別)  \22,000-
 税込み価格  \23,760-
 送料  \600- (発送は日本国内のみ)




入力を短絡して、AD7190CM の内部雑音を測定した例

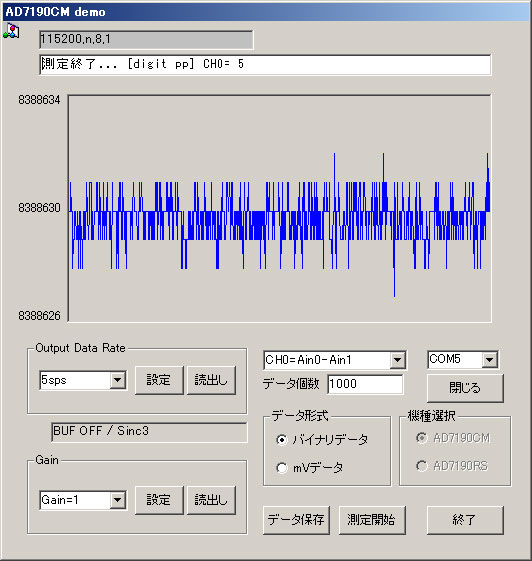

内蔵アンプゲイン=1倍 入力レンジ=±2.5V (数値1digit≒0.3uV)

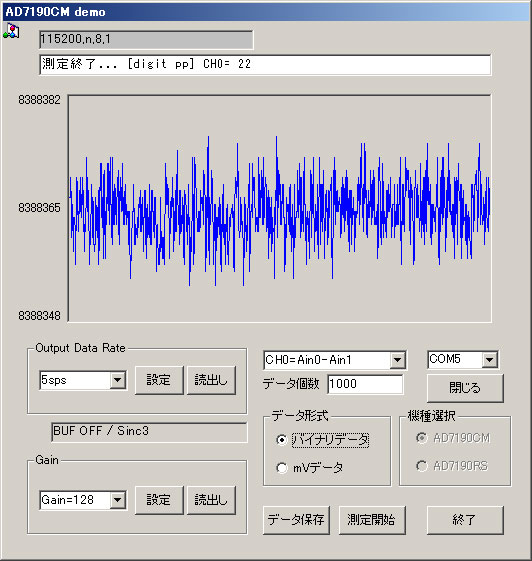

内蔵アンプゲイン=128倍 入力レンジ=±19.5mV (数値1digit≒2.33nV)



デモソフト AD7190_Demo.exe

デモソフトのインストーラ(2017/9/16)... ad7190_demo.lzh


FTDI社 USBドライバ... cdm_v21228.zip

FTDI社 USBドライバ(windows10 32bit 用)... cdm_v2.12.24_32bit.zip

FTDI社 USBドライバ(windows10 64bit 用)... cdm_v2.12.24_64bit.zip
