2021年2月22日更新

24bit シグマデルタ AD変換基板


AD社の超低雑音 24bit シグマデルタ ADコンバータ 「AD7190BRUZ」 を搭載したAD変換基板です。
最大利得128倍の可変ゲインアンプを内蔵しており、微少な電圧をそのまま入力することができます。
パソコンとUSBで接続して使います。


微弱信号の周波数解析用ソフト N-Scpoe のページは こちら...

取扱説明書(2018年2月17日)... manual_ad7190eu.pdf
回路図... ad7190eu_cir.pdf
通信コマンド資料...ad7190eu_command.txt

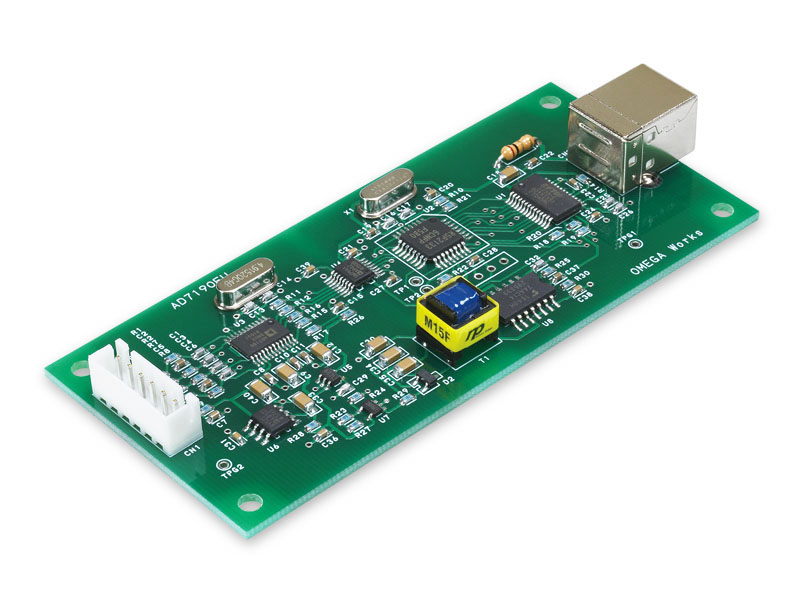

拡大写真


 型名  AD7190EU
 AD変換IC  AD7190BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  24 bit
 入力 ch  差動 2ch
 入力アンプゲイン  1倍 〜 128倍
 基準電圧 AVRef  +2.5V
 差動入力電圧範囲  ±19.53mV 〜 ±2.5V
 同相入力電圧範囲  0V 〜 +5V
 サンプリング速度  5 sps 〜 4.8k sps ( CHOP OFF )
 電源  USB バスパワー動作 外部電源不要
 外形寸法  100×45×16 (突起部を含まず)
 本体価格(消費税別)  \23,000-
 税込み価格  \25,300-
 送料(税込み)  \660- (発送は日本国内のみ)




入力を短絡して、AD7190EU の内部雑音を測定した例



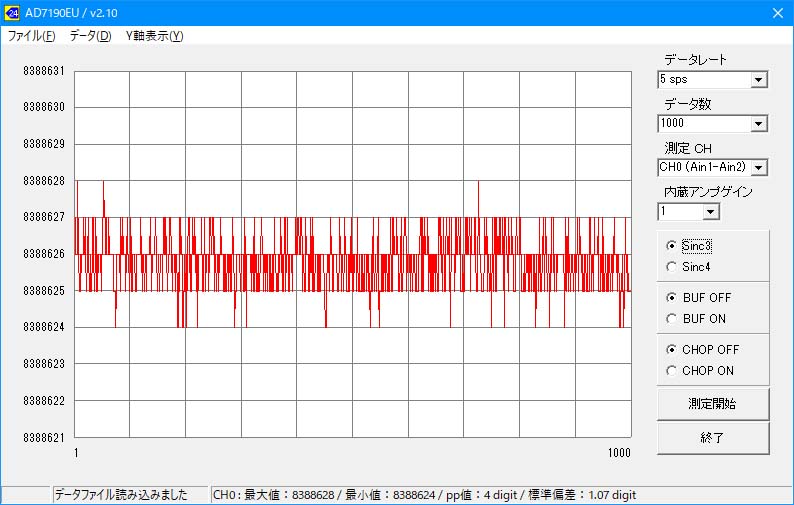

内蔵アンプゲイン=1倍 入力レンジ=±2.5V (数値1digit≒0.3uV)

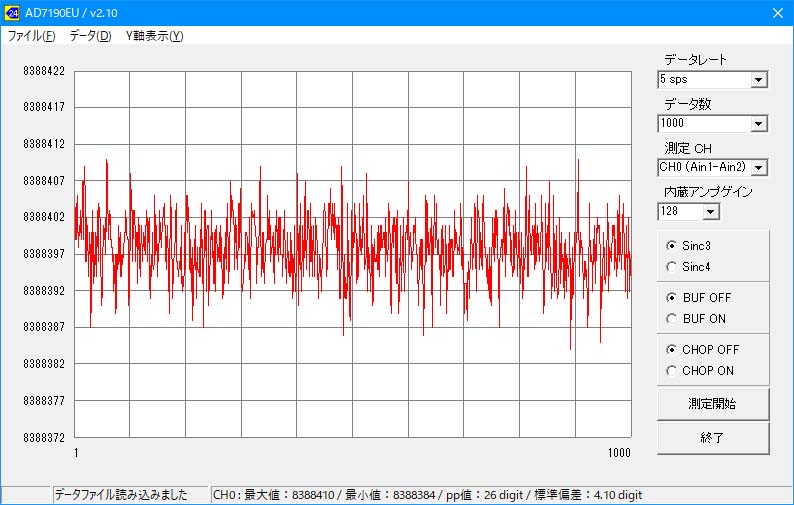

内蔵アンプゲイン=128倍 入力レンジ=±19.5mV (数値1digit≒2.33nV)



AD7190EU専用パソコンソフト AD7190EU.exe は こちら(2021年2月22日)...

FTDI社 USBドライバ cdm_v21228.zip は こちら...
