2022年11月16日更新

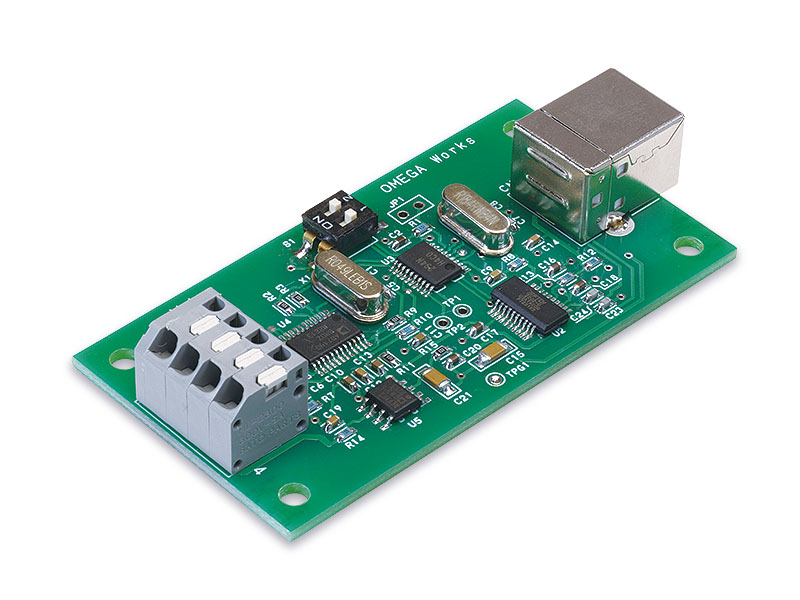

ロードセル変換器


超低雑音 24ビット シグマデルタADコンバータ を使用したロードセル変換器です。
USBでパソコンと直結し、計測値を送信します。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結して使用することができます。

汎用タイプの AL3 は こちら...

取扱説明書はこちら... manual_al6.pdf
通信コマンド資料こちら... al6_command.txt



 型名  AL6
 適合ロードセル抵抗値  350Ω
 適合ロードセル感度  0.5 mV/V 〜 3.5 mV/V
 ロードセル印加電圧  2.43V ±5%
 フルスケール荷重値  1000 〜 500000 の範囲で任意に設定可能
 計測周波数  5Hz 〜 1200Hzの範囲から選択
 計測値の範囲  ±999999
 パソコンとの接続  USB(FTDI社のドライバソフトが必要)
 データ出力  計測値をシリアル出力
 通信仕様  115200ボー または 38400ボー 8N1
 校正  ゼロ校正、荷重校正 (専用のパソコンソフトによる)
 設定  フルスケール荷重値、計測周波数 (専用のパソコンソフトによる)
 その他の機能  ゼロシフト、ピークホールド
 外部電源  不要 (USBバスパワー動作)
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  W68×H36×D15
 価格(消費税込み)  \15,400-
 送料(消費税込み)  \660- (発送は日本国内のみ)

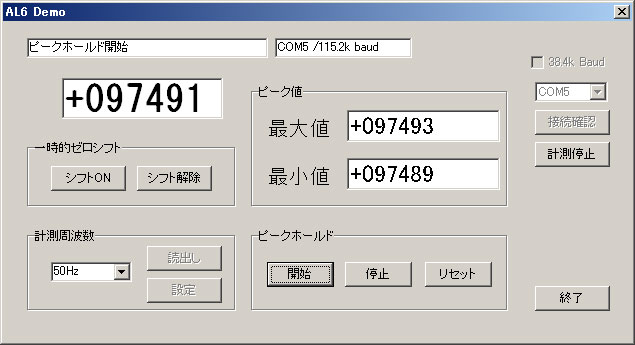

デモソフト

AL6_Demo

説明書... manual_al6_demo.pdf

デモソフト... al6_demo.lzh

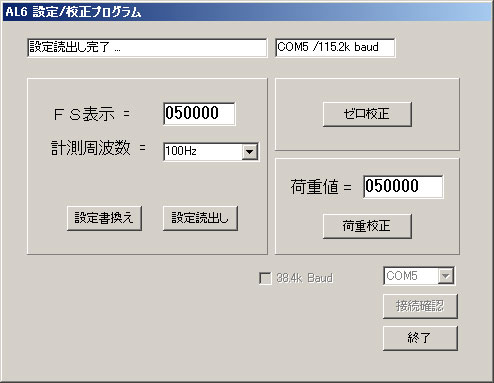

校正、設定用ソフト

AL6_Cal.exe

説明書... manual_al6_cal.pdf

ソフト... al6_cal.lzh


FTDI社 USBドライバ... cdm_v21228.zip

FTDI社 USBドライバ(windows10 32bit 用)... cdm_v2.12.24_32bit.zip

FTDI社 USBドライバ(windows10 64bit 用)... cdm_v2.12.24_64bit.zip
