2017年11月10日更新

符号+6桁表示付き ロードセル変換器



超低雑音 24ビット シグマデルタADコンバータ を使用。

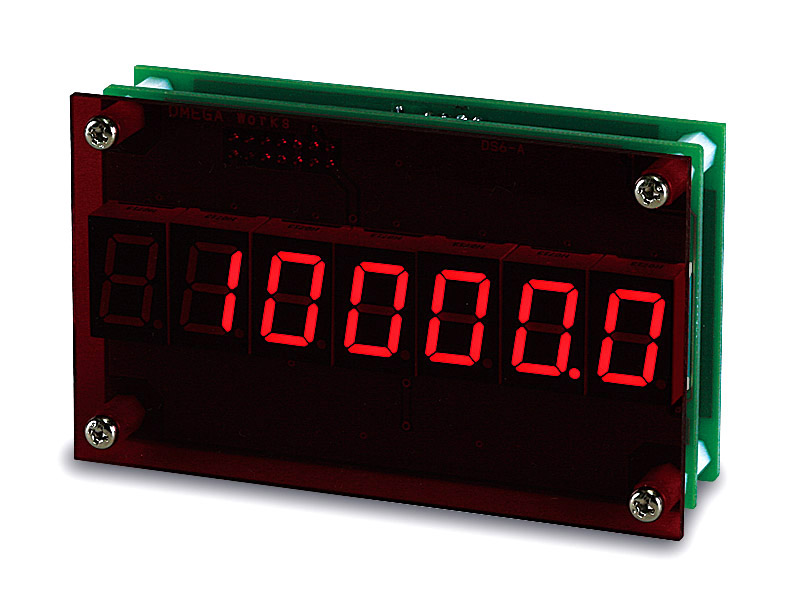

符号+6桁表示をそなえたロードセル変換器です。
RS232Cによるシリアル通信で計測値を送信します。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結して使用することができます。

USB 接続タイプはこちら...
5桁表示付きタイプはこちら...

取扱説明書はこちら..... manual_ald6m.pdf

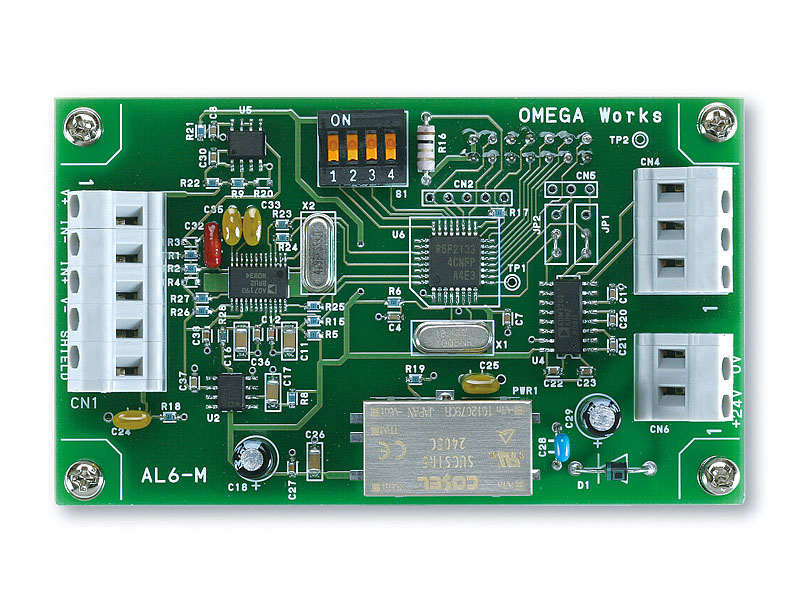

アンプ基板の回路図はこちら..... al6m_cir.pdf

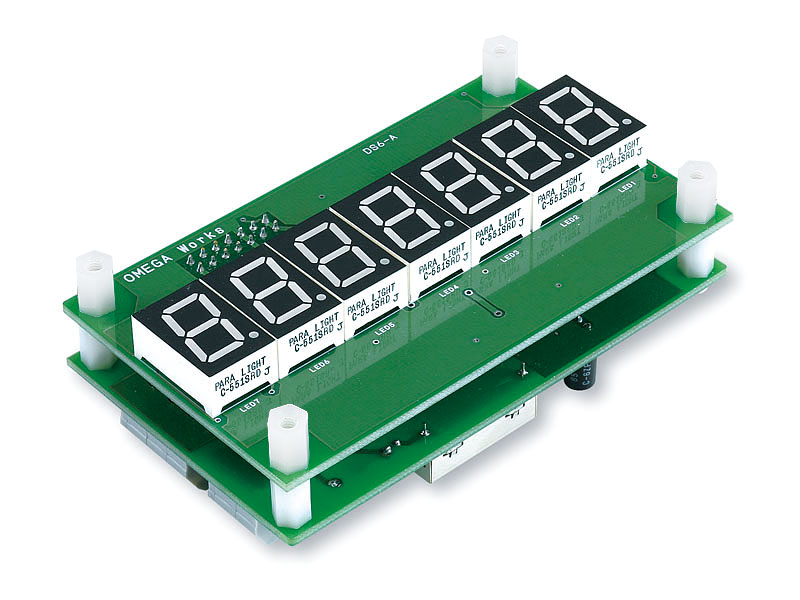

表示基板の回路図はこちら....... ds6a_cir.pdf



 型名  ALD6-M
 適合ロードセル抵抗値  350Ω
 適合ロードセル感度  0.5 mV/V 〜 4 mV/V
 ロードセル印加電圧  4.0V ±2%
 フルスケール表示値  5000〜500000 の範囲で任意に設定可能
 小数点位置  小数点なし、少数以下1桁、2桁、3桁、4桁、5桁 から選択
 計測周波数  4.7Hz 〜 960Hzの範囲の11種類から選択
 計測値表示範囲  ±999999 ( ただし+の符号は表示しません )
 データ出力  シリアル通信で計測表示値を出力
 通信仕様  RS232C規格に準拠 ( 115200ボー または 38400ボー 8N1 )
 校正  ゼロ校正、荷重校正 (専用のパソコンソフトによる)
 設定  フルスケール表示値、小数点位置、計測周波数 (専用のパソコンソフトによる)
 校正 / 設定書換え回数  25万回まで
 その他の機能  ゼロシフト、ピークホールド
 入力 / 出力用端子台  ML-950-5, ML-950-3, ML-950-2 (サトーパーツ)
 電源  +24V ±10% / 50mA max
 外形寸法  W93×H55×D34 (アクリル板は含まない)
 付属品  アクリル板
 本体価格(消費税別)  \25,000-
 税込み価格  \27,000-
 送料  \600- (発送は日本国内のみ)






デモソフト

ALD6_Demo

説明書... manual_ald6_demo.pdf ( 94kbyte )

デモソフトのプロジェクトファイル... ald6_demo.lzh ( 21kbyte ) 2016年4月14日修正

デモソフトのインストーラファイル... ald6_demo_package.lzh ( 3158kbyte ) 2016年4月14日修正






校正、設定用ソフト

ALD6_Cal.exe

説明書... manual_ald6_cal.pdf ( 78kbyte )

ソフト... ald6_cal.lzh ( 224kbyte )
