ロードセル用アンプ


計量機用 に分解能と応答性を最適化した 超低雑音 ロードセル用アンプ です>

  • ロードセル用電源を内蔵しており 350Ωのロードセルに直結 して使用することができます
  • 超低雑音 です
  • 定格出力は ±10V です
  • ±12V電源で動作します
  • 24V電源動作の A-M8 もあります
  • 片側荷重測定用の、0〜5V出力 A-950L もあります
取扱説明書... manual_a930l.pdf

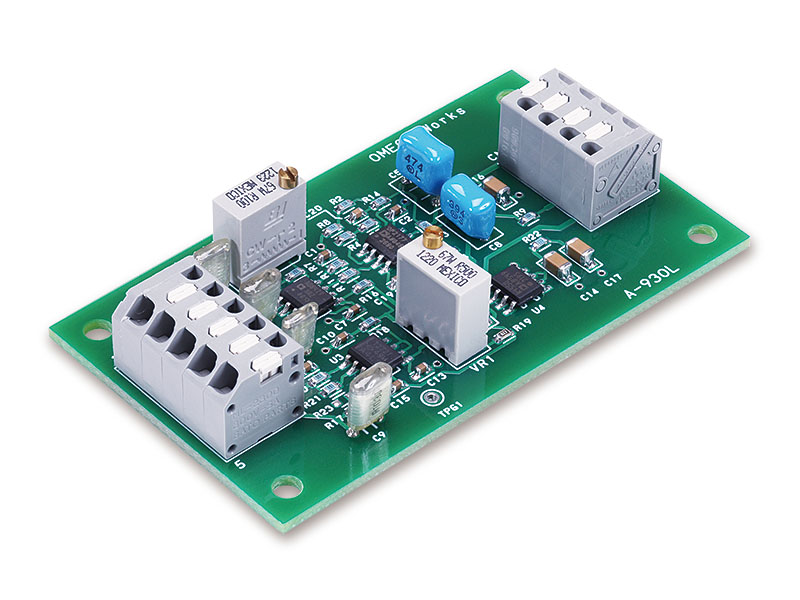

拡大写真

 型名  A-930L
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  5V±2% / 17mA max
 感度調整範囲  1mV/V 〜 2mV/V ±10%
 定格出力  ±10V
 適合負荷抵抗  10kΩ以上
 零点調整範囲  定格荷重の±10%
 ステップ応答時間  200ms (FS/4に対して)
 出力雑音  35uV rms (感度 1mV/V のときの代表値)
 電源  ±15V / 35mA max (出力無負荷時)
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  W70×H40×D15
 価格(消費税込み)  \13,200-
 送料(消費税込み)  \660- (発送は日本国内のみ)

その他の感度にも対応可能ですのでご相談ください

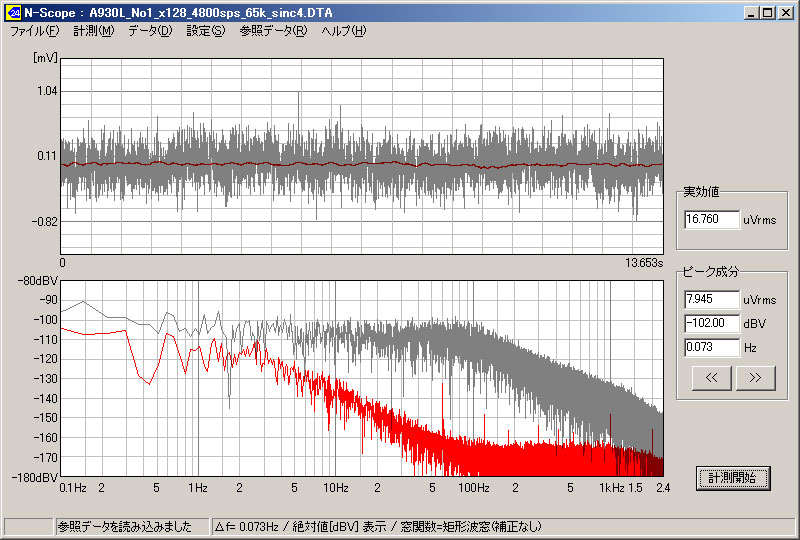

出力雑音の比較 A-930L(赤色) と A-832L(灰色) (N-Scope/AD7190EU による)

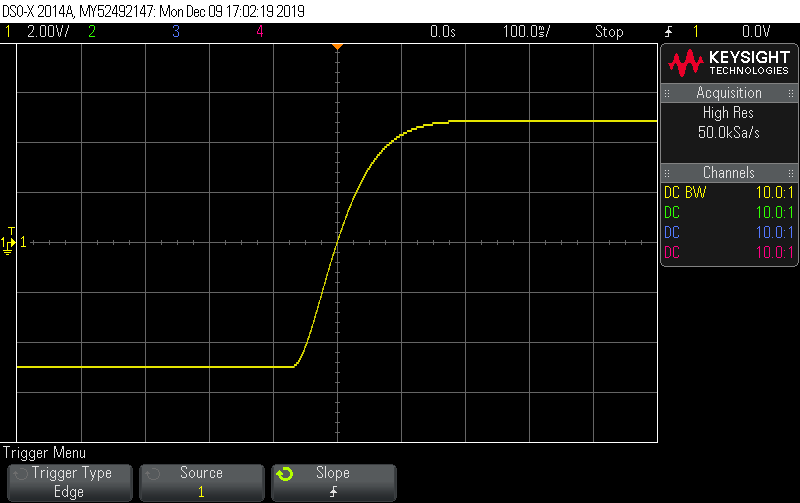

A-930L のステップ応答
