2023年8月22日更新

ロードセル用アンプ


＜計量機用　に分解能と応答性を最適化した　超低雑音　ロードセル用アンプ　です＞

  • ロードセル用電源を内蔵しており　350Ωのロードセルに直結　して使用することができます
  • 超低雑音　です
  • 定格出力は　±10V　です
  • 24V電源で動作します
  • ±12V電源動作の　A-930L　もあります。
  • 片側荷重測定用の、0 〜 5V出力　A-M9　もあります
取扱説明書．．． manual_a_m8.pdf

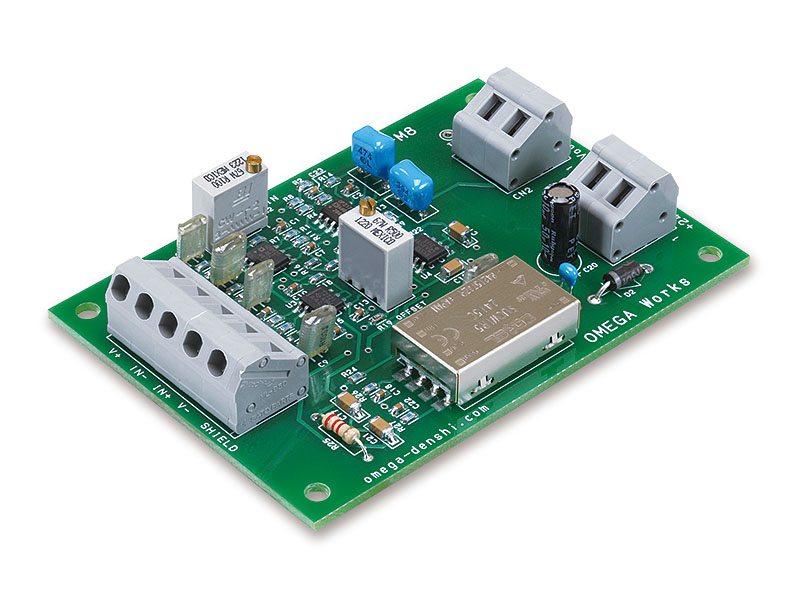

拡大写真（参考）

　型名 　A-M8
　適合ロードセル抵抗値 　350Ω
　ロードセル用内蔵電源 　5V±2% / 17mA max
　感度調整範囲 　1mV/V 〜 2mV/V ±10％
　定格出力 　±10V
　適合負荷抵抗 　10kΩ以上
　零点調整範囲 　定格荷重の±10％
　ステップ応答時間 　200ms　（FS/4に対して）
　出力雑音 　35uV rms　（感度 1mV/V のときの代表値）
　電源 　24V ±10％ / 50mA max (出力無負荷時)
　動作周囲温度 　−20℃ 〜 ＋60℃
　外形寸法 　W80×H55×D17
　価格（消費税込み） 　\18,700-
　送料（消費税込み） 　\660- (発送は日本国内のみ)

その他の感度にも対応可能ですのでご相談ください

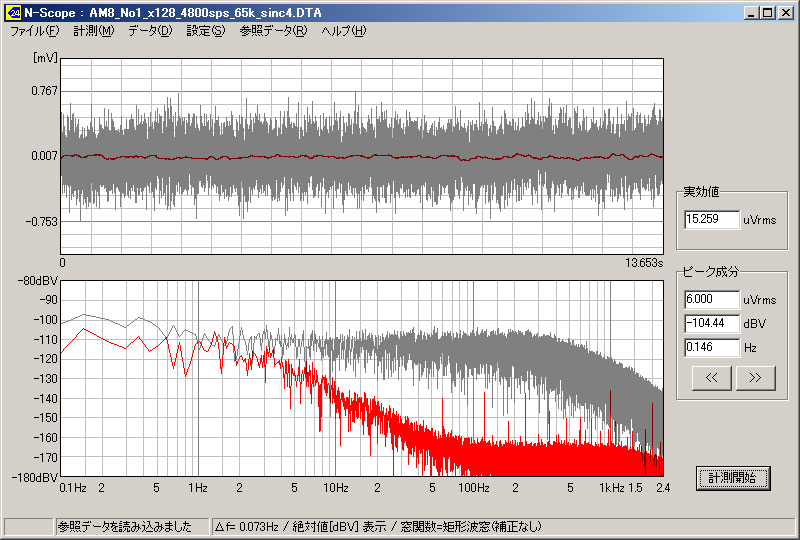

出力雑音の比較　A-M8（赤色）　と　A-M10（灰色）　（N-Scope/AD7190EU による）

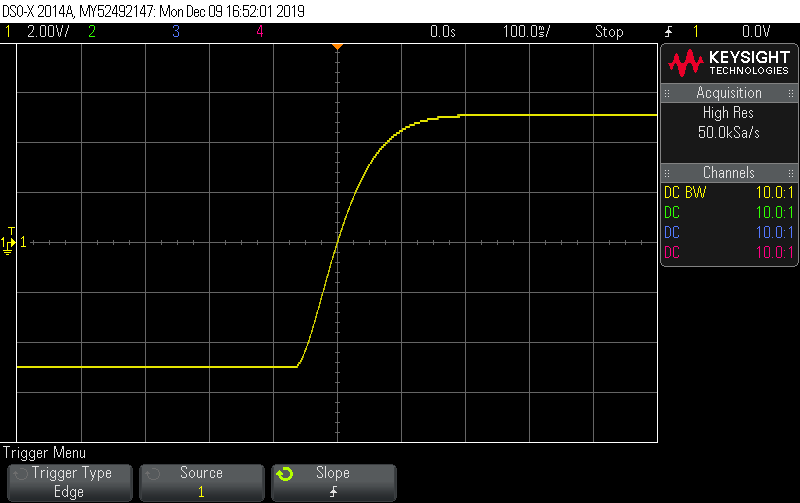

A-M8 のステップ応答
