ロードセル変換器


アナログデバイセズ社の低雑音計装アンプIC AD8221 を使用したロードセル変換器です。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結 して使用することができます。
定格出力電圧は ±10V です。
A-630L と比べて、応答周波数が低く、残留出力雑音が小さくなっています。
A-832L とほぼ同じ機能、特性ですが、コネクタ接続対応となっています。
(コネクタは付属しません)
同じ定格出力=±10Vで、+24V電源用の変換器 A-M10 こちら。。。

取扱説明書..... manual_a632l.pdf
回路図はこちら ..... a632l_cir.pdf

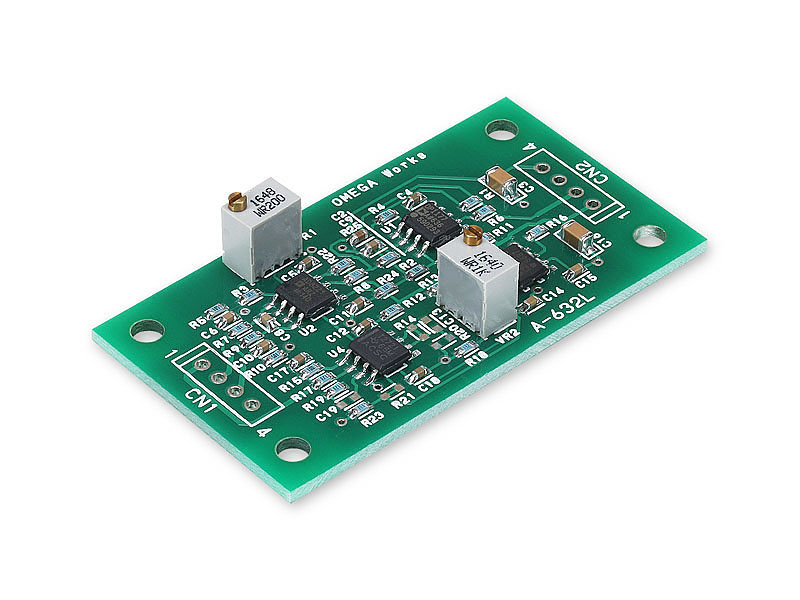

拡大写真

 型名  A-632L
 計装アンプ IC  AD8221 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +5V±2% / 17mA max
 感度調整範囲  0.5mV/V 〜 2.2mV/V
 定格出力  ±10V
 適合負荷抵抗  10kΩ以上 (出力抵抗 100Ω 内蔵)
 零点調整範囲  ±1.8V (フルスケールの±18%)
 応答周波数  95Hz ( -3dB ) (感度 1mV/V のときの標準値)
 残留出力雑音  0.2mV rms (感度 1mV/V のときの標準値)
 電源  ±12V 〜±15V / 20mA max
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  55×30×13
 本体価格(消費税別)  \6,200-
 税込み価格  \6,696-
 送料  \600- (発送は日本国内のみ)

上記以外の感度のロードセルにも対応可能です。
また、応答周波数の変更も可能ですので、ご相談ください。
