ロードセル変換器

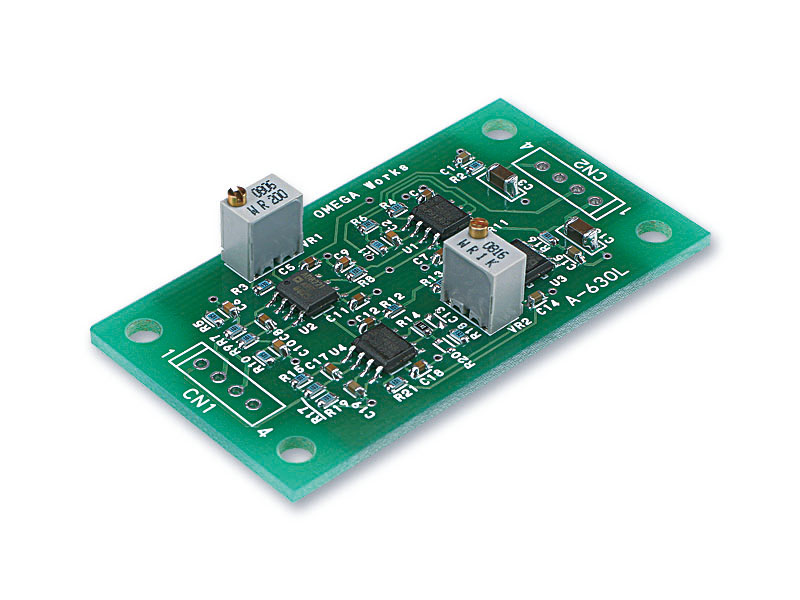

アナログデバイセズ社の低雑音計装アンプIC AD8221 を使用したロードセル変換器です。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結 して使用することができます。
定格出力電圧は ±10V です。
A-830L とほぼ同じ機能、特性ですが、コネクタ接続対応となっています。
(コネクタは付属しません)
A-632L と比べて、応答周波数が高く、残留出力雑音が少し大きくなっています。
同じ定格出力=±10Vで、+24V電源用の変換器 A-M10 は こちら。。。
取扱説明書..... manual_a630l.pdf
回路図はこちら..... a630l_cir.pdf
温度試験データ(同一機種)はこちら......a830l_tempco.pdf
型名 | A-630L |
計装アンプ IC | AD8221 (アナログ・デバイセズ社製) |
適合ロードセル抵抗値 | 350Ω |
ロードセル用内蔵電源 | +5V±2% / 17mA max |
感度調整範囲 | 0.5mV/V 〜 2.2mV/V |
定格出力 | ±10V |
適合負荷抵抗 | 10kΩ以上 (出力抵抗 100Ω 内蔵) |
零点調整範囲 | ±1.8V (フルスケールの±18%) |
応答周波数 | 3kHz ( -3dB ) (感度 1mV/V のときの標準値) |
残留出力雑音 | 1mV rms (感度 1mV/V のときの標準値) |
電源 | ±12V 〜±15V / 20mA max |
外形寸法 | 55×30×13 |
本体価格(消費税別) | \6,000- |
税込み価格 | \6,480- |
送料 | \600- (発送は日本国内のみ) |
上記以外の感度のロードセルにも対応可能です。
また、応答周波数を低くして残留出力雑音を小さくすることも可能ですので、ご相談ください。
