2017年11月10日更新

ロードセル変換器


アナログデバイセズ社の低雑音計装アンプIC AD8221 を使用したロードセル変換器です。
ロードセル用電源を内蔵しており 350Ωのロードセルに直結して使用することができます。
定格出力は、無荷重時 +2.5V、FS荷重時 +4.5V、-FS荷重時 +0.5V です。
A-621L とほぼ同じ機能、特性ですが、端子台接続となっています。
A-822L と比べて、応答周波数が高く、残留出力雑音が少し大きくなっています。

取扱説明書はこちら..... manual_a820l.pdf
回路図はこちら..... a820l_cir.pdf
温度試験データはこちら......a820l_tempco.pdf

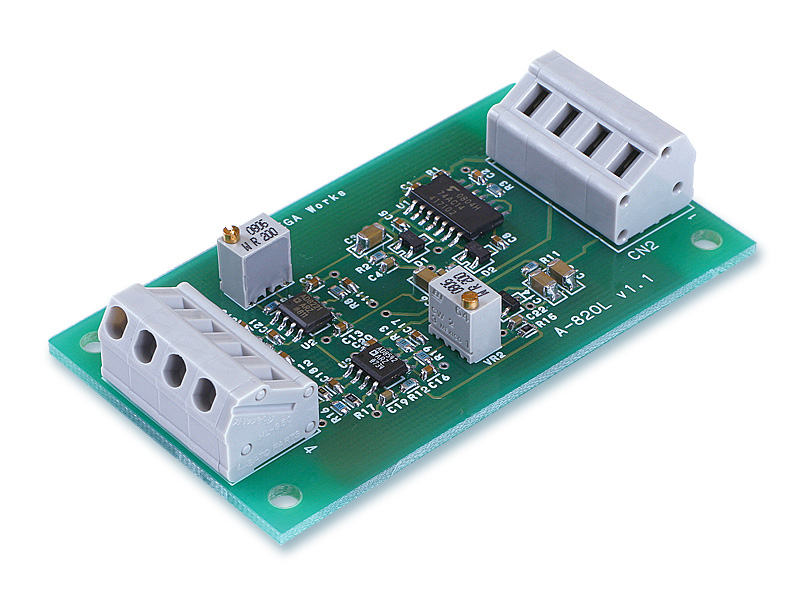

拡大写真

 型名  A-820L
 計装アンプ IC  AD8221 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +3.89V±5% / 12mA max
 感度調整範囲  0.5mV/V 〜 2.2mV/V
 定格出力  2V (+2.5V±2V)
 適合負荷抵抗  10kΩ以上 (出力抵抗 100Ω 内蔵)
 零点調整範囲  +2.5V±0.2V (フルスケールの±10%)
 応答周波数  4.5kHz ( -3dB ) (感度 1mV/V のときの標準値)
 残留出力雑音  0.4mV rms (感度 1mV/V のときの標準値)
 電源  +5V±0.2V / 25mA max
 動作周囲温度  −20℃ 〜 +60℃
 入力/出力用端子台  ML-950-4 (サトーパーツ)
 外形寸法  70×40×16
 本体価格(消費税別)  \6,300-
 税込み価格  \6,804-
 送料  \600- (発送は日本国内のみ)

上記以外の感度のロードセルや片側荷重仕様にも対応可能ですので、お問い合わせください。
