2022年12月10更新

ロードセル用アンプ


<低雑音計装アンプIC を使用したロードセル用アンプです>

  • ロードセル用電源を内蔵しており 350Ωのロードセルに直結 して使用することができます
  • 定格出力は、無荷重時 +2.5V、FS荷重時 +4.5V、-FS荷重時 +0.5V です
  • 片側荷重測定用に、無荷重時 +0.5V、FS荷重時 +4.5V、のものも製作可能です
  • A-820L とほぼ同じ機能、特性ですが、コネクタ接続対応となっています
  • (コネクタは付属しません)
  • A-622L と比べて、応答周波数が高く、残留出力雑音が少し大きくなっています
取扱説明書... manual_a621l.pdf
温度試験データ(同一機種)はこちら......a820l_tempco.pdf

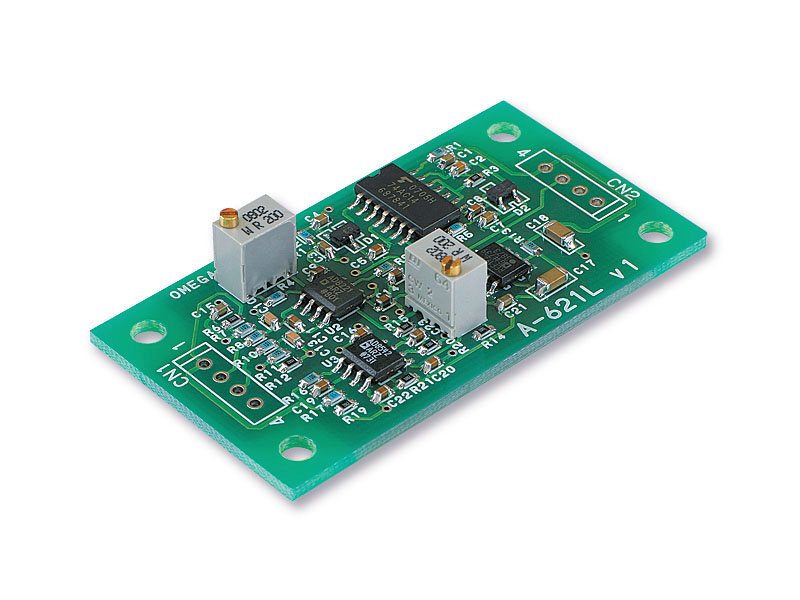

拡大写真

 型名  A-621L
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +3.89V±5% / 12mA max
 感度調整範囲  0.5mV/V 〜 2.2mV/V
 定格出力  2V (+2.5V±2V)
 適合負荷抵抗  10kΩ以上 (出力抵抗 100Ω 内蔵)
 零点調整範囲  +2.5V±0.2V (フルスケールの±10%)
 応答周波数  4.5kHz(-3dB)(感度 1mV/V のときの標準値)
 残留出力雑音  0.4mV rms (感度 1mV/V のときの標準値)
 電源  5V±0.2V / 25mA max
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  W55×H30×D13
 価格(消費税込み)  \7,150-
 送料(消費税込み)  \660- (発送は日本国内のみ)

上記以外の定格感度のロードセルにも対応可能ですので、お問い合わせください
