2019年5月20日更新

ロードセル変換器


高分解能 重量測定用 の ロードセル変換器です。
片側荷重対応、定格出力は +0.1V〜+4.9V です。
±12V電源で動作します。
+24V電源動作の A-M9 もあります。

取扱説明書..... manual_a950l.pdf

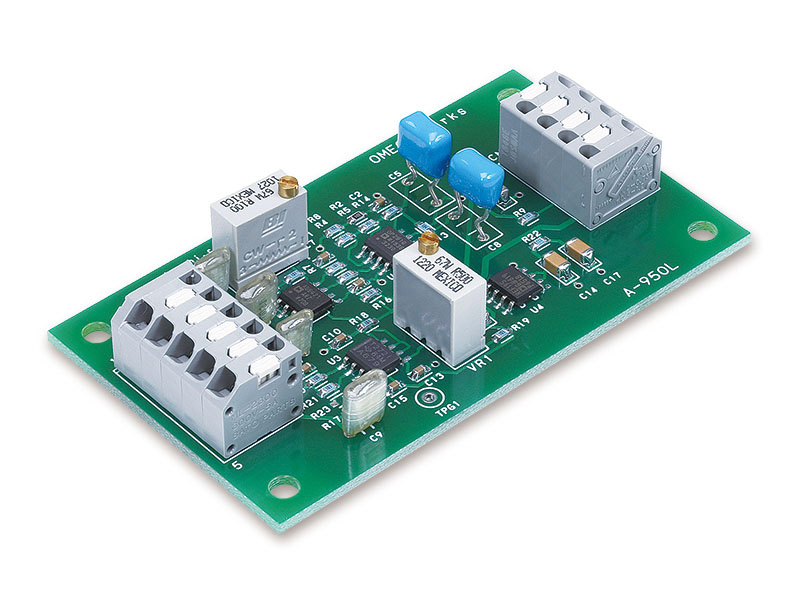

拡大写真

 型名  A-950L
 計装アンプ IC  AD8421 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +5V±2% / 17mA max
 定格感度  1mV/V または 2mV/V (購入時に選択)
 感度調整範囲  ±10%
 定格出力  0.1V(無荷重)〜+4.9V(定格荷重)、片側荷重のみ
 適合負荷抵抗  10kΩ以上
 零点調整範囲  フルスケールの±10%

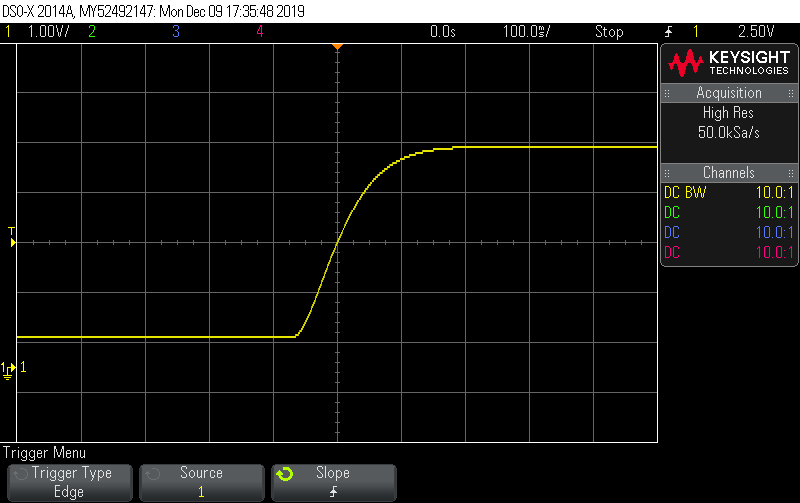

 ステップ応答時間  200ms (FS/4に対して)
 出力雑音  25uV rms
 電源  ±12V / 25mA max (出力無負荷時)
 動作周囲温度  −20℃ 〜 +60℃
 入力/出力用端子台  ML-2300-5/ML-2300-4 (サトーパーツ)
 外形寸法  70×40×15
 本体価格(消費税別)  \12,000-
 税込み価格  \12,960-
 送料  \600- (発送は日本国内のみ)

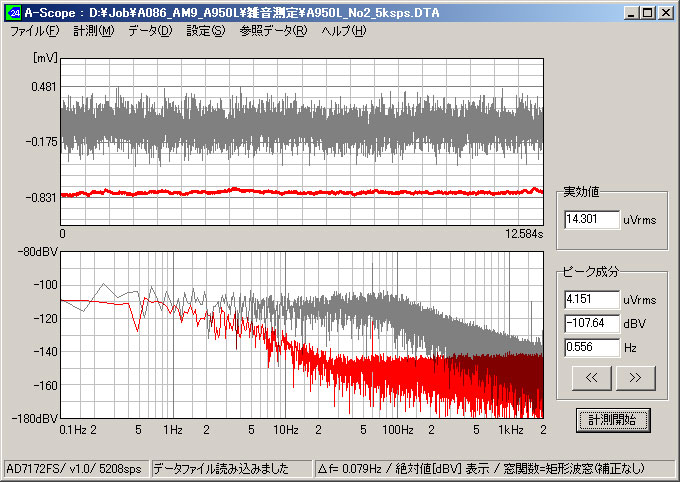

A-Scope/AD7172FS による出力雑音の比較 A-950L(赤色) と A-832L(灰色)
