ロードセル変換器


計量機用 に分解能と応答性を最適化した 超低雑音 ロードセル変換器 です。
片側荷重対応、定格出力は +0.1V〜+4.9V です。
+24V電源で動作します。
±12V電源動作の A-950L もあります。
±10V出力の A-M8 もあります。

取扱説明書... manual_a_m9.pdf

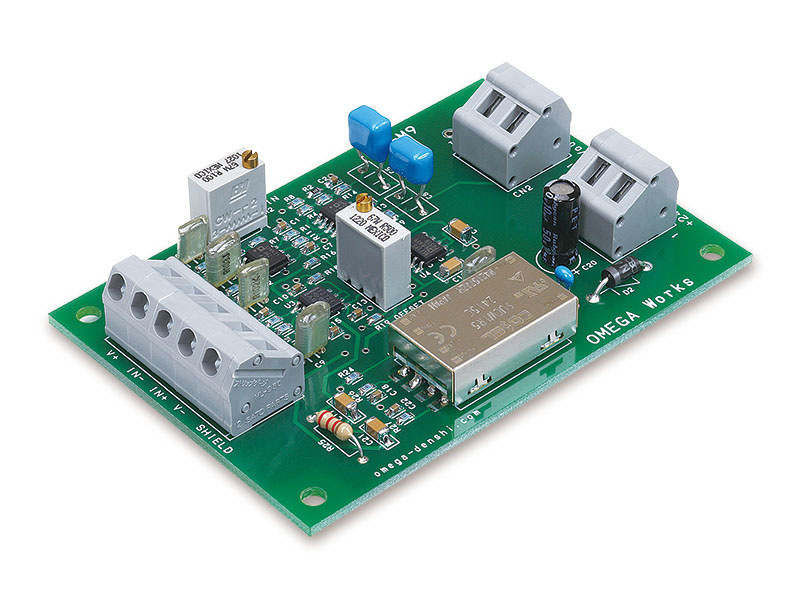

拡大写真

 型名  A-M9
 計装アンプ IC  AD8421 (アナログ・デバイセズ社製)
 適合ロードセル抵抗値  350Ω
 ロードセル用内蔵電源  +5V±2% / 17mA max
 定格感度  1mV/V 〜 2mV/V ±10%
 感度調整範囲  ±10%
 定格出力  0.1V(無荷重)〜+4.9V(定格荷重)、片側荷重のみ
 適合負荷抵抗  10kΩ以上
 零点調整範囲  フルスケールの±10%
 ステップ応答時間  200ms (FS/4に対して)
 出力雑音  25uV rms (感度 1mV/V のときの代表値)
 電源  +24V ±10% / 50mA max (出力無負荷時)
 動作周囲温度  −20℃ 〜 +60℃
 外形寸法  80×55×17
 本体価格(消費税別)  \15,000-
 税込み価格  \16,500-
 送料  \600- (発送は日本国内のみ)

その他の感度にも対応可能ですのでご相談ください。

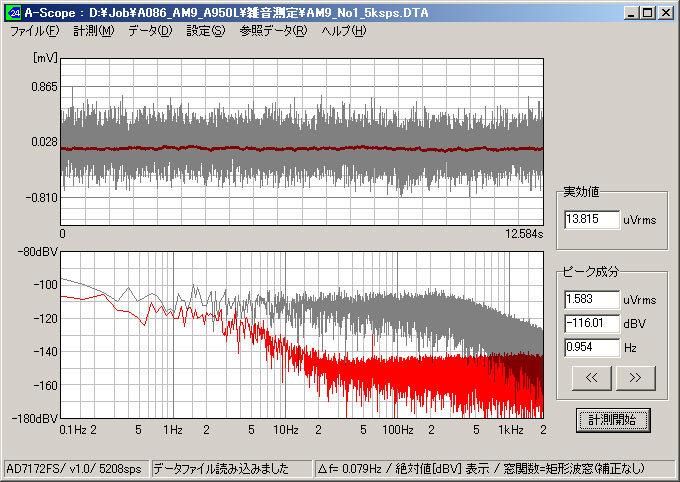

出力雑音の比較 A-M9(赤色)と A-M10(灰色) (A-Scope/AD7172FS による)

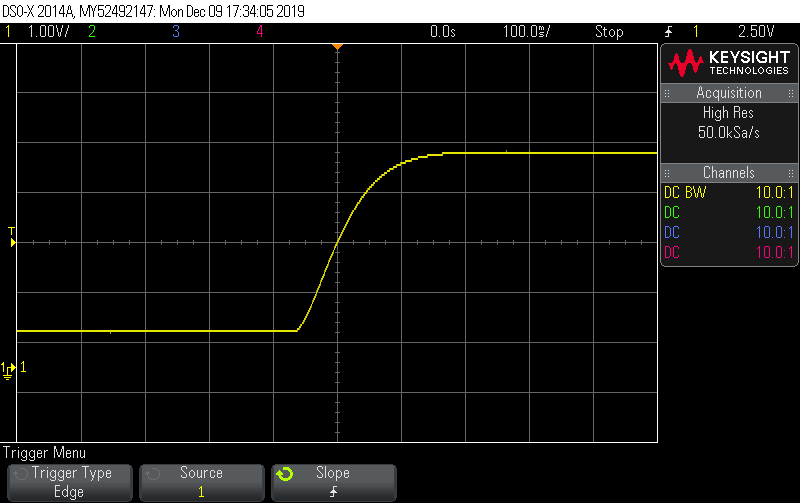

A-M9 のステップ応答
