24bit シグマデルタ AD変換基板


超低雑音 24bit シグマデルタ ADコンバータ AD7172-2 を搭載したAD変換基板です。
差動入力2chのAD7172CM(2)と、シングルエンド入力4chのAD7172CM(4)があります。
パソコンとUSBで接続して使います。
RS232C対応の製品は こちら。。。

AD7172CM(2) 取扱説明書 (2016/7/28)..... manual_ad7172cm2.pdf
AD7172CM(4) 取扱説明書 (2016/7/28)..... manual_ad7172cm4.pdf
AD7172CM(2) 通信コマンド資料 (2016/7/27).....ad7172cm2_command.txt
AD7172CM(4) 通信コマンド資料 (2016/7/27).....ad7172cm4_command.txt
回路図..... ad7172cm_cir.pdf

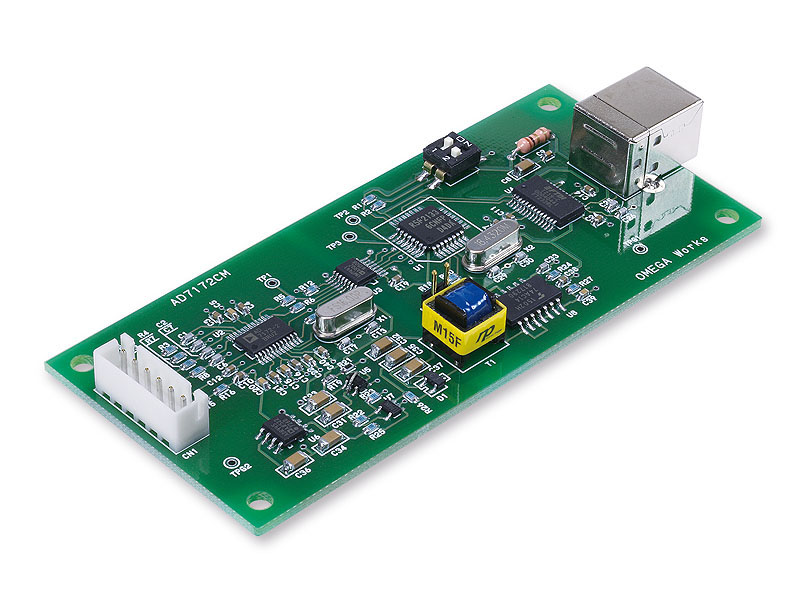

拡大写真


 型名  AD7172CM(2)
 入力  差動 2ch
 差動入力電圧範囲  ±2.5V / ±5V 基板上の DIPSW で選択
 同相入力電圧範囲  0V 〜 +5V

 型名  AD7172CM(4)
 入力  シングルエンド 4ch
 入力電圧範囲  0V 〜 +5V

共通仕様
 AD変換IC  AD7172-2BURZ (アナログ・デバイセズ社製)
 AD変換ビット数  24 bit
 入力インピーダンス  100kΩ
 フィルタ  Sinc3 / Sinc5+Sinc1 基板上の DIPSW で選択
 データレート  1.25 sps 〜 1k sps ソフト切り替え
 パソコンとの接続  USB、仮想COMポート、115kボー 8N1
 電源  USB バスパワー動作 外部電源不要
 外形寸法  100×45×15 (突起部を含まず)
 本体価格(消費税別)  \22,000-
 税込み価格  \23,760-
 送料  \600- (発送は日本国内のみ)

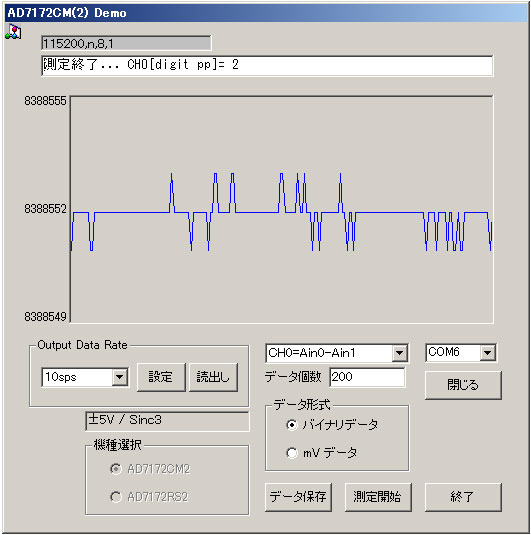

AD7172CM(2)で、入力を短絡して内部雑音を測定した例 (数値1digit≒0.6uV)


デモソフト AD7172CM.exe

AD7172CM(2)用デモソフトのインストーラ(2017/6/20)... ad7172_2ch_demo.lzh

AD7172CM(4)用デモソフトのインストーラ(2017/6/20)... ad7172_4ch_demo.lzh


FTDI社 USBドライバ... cdm_v21228.zip

FTDI社 USBドライバ(windows10 32bit 用)... cdm_v2.12.24_32bit.zip

FTDI社 USBドライバ(windows10 64bit 用)... cdm_v2.12.24_64bit.zip
