2018年2月3日更新


絶縁アンプ


耐電圧AC2000Vの 2ch 絶縁アンプ です。
デジタルアイソレーション方式のため、変調/復調方式のようなリップルがありません。
+5V単一電源動作、入力電圧 0V〜+5V、出力電圧 0V〜+5V です。
ch1とch2のGNDは共通で、ch間の絶縁はありません。
入力側回路の電源は不要です。

取扱説明書..... manual_az05.pdf

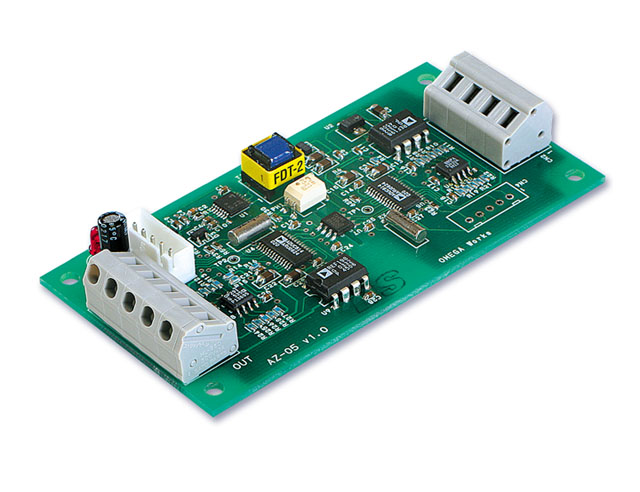

拡大写真


 型名  AZ05
 入力電圧範囲  0V〜+5V
 入力抵抗  100kΩ以上
 出力電圧範囲  0V〜+5V
 適合負荷抵抗  10kΩ以上 (出力抵抗 100Ω 内蔵)
 ch数  2
 分解能  12bit以下
 精度  0.2%
 サンプリング周期  1ms
 電源電圧 / 消費電流  +5V / 50mA max
 入力出力間耐電圧  AC2000V / 1分間
 入力/出力用端子台  ML-950-4 / ML-950-5 (サトーパーツ)
 外形  94×48×16
 本体価格(消費税別)  \15,000-
 税込み価格  \16,200-
 送料  \600- (発送は日本国内のみ)
