2018年2月3日更新

絶縁アンプ


デジタルアイソレーション方式のため、変調/復調方式のようなリップルがありません。
また入力側回路の電源は不要です。


取扱説明書はこちら..... manual_az05h.pdf
回路図はこちら..... az05h_cir.pdf
温度試験データはこちら......az05h_tempco.pdf

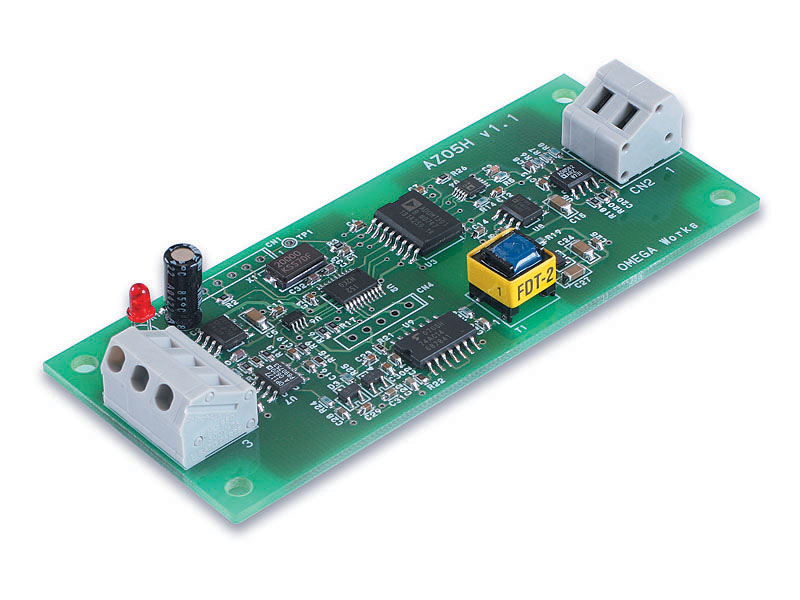

拡大写真

 型名  AZ05H
 絶縁方式  デジタルアイソレータと絶縁トランスを使用
 入力出力間耐電圧  AC2000V / 1分間
 チャンネル数  1
 入力電圧範囲  0V〜+5V (-1V min、+6V max)
 入力抵抗  100kΩ以上
 出力電圧範囲  0V〜+5V (-0.1V min、+5.1V max)
 適合負荷抵抗  10kΩ以上 (出力抵抗 10Ω 内蔵)
 AD変換 / DA変換  16bit
 サンプリング周波数  55kHz
 周波数帯域幅  4.5kHz以上 ( -3dB )
 残留出力雑音  0.5mV rms (入力短絡時)
 精度  1mV (負荷1MΩ、出荷校正時の代表値)
 動作周囲温度  −20℃ 〜 +60℃
 電源電圧 / 消費電流  +5V±0.2V / 32mA max(無負荷時)
 入力/出力用端子台  ML-950-2、ML-950-3 (サトーパーツ)
 外形寸法  95×40×16
 本体価格(消費税別)  \18,000-
 税込み価格  \19,440-
 送料  \600- (発送は日本国内のみ)
